风机启停防爆控制箱：工业安全运行的关键保障

一、产品概述

风机启停防爆控制箱是一种专为存在可燃性气体、粉尘等爆炸危险环境设计的电气控制设备，广泛应用于石油、化工、天然气、冶金、制药、矿山、污水处理等工业场所。该控制箱集电气控制、启停操作、过载保护、短路保护等功能于一体，确保风机在危险环境下的安全、稳定运行。

风机作为工业生产中重要的通风、排气、冷却设备，其正常运行直接影响到整个系统的安全性与效率。而风机启停防爆控制箱正是实现这一目标的核心控制装置。

二、产品结构与组成

风机启停防爆控制箱通常由以下几个主要部分组成：

1.防爆外壳：采用高强度铝合金或不锈钢材质，具有良好的防爆性能、耐腐蚀性和密封性，防护等级一般为IP65或以上。

2.主电路元件：

主断路器：用于电源的接通与断开；

接触器：控制风机电机的启停；

热继电器：提供电机过载保护；

保险丝或塑壳断路器：提供短路保护；

3.控制回路元件：

启动/停止按钮：用于手动控制风机运行；

指示灯：显示电源、运行、故障等状态；

急停按钮：紧急情况下切断电源；

4.接线端子排：用于电源线、控制线、信号线的连接；

5.电缆引入装置：包括防爆格兰头、密封圈等，确保引入电缆的密封与防爆性能；

6.接地装置：确保设备安全接地，防止静电积累；

7.观察窗与操作面板（可选）：部分型号配备透明观察窗，便于查看运行状态。

三、主要功能特点

1.防爆性能强：符合GB3836系列或IECEx、ATEX等国际标准，适用于爆炸性气体环境（Zone1/2）和粉尘环境（Zone21/22）；

2.多重保护功能：具备过载、短路、缺相、欠压、过流等保护功能，确保风机电机安全运行；

3.操作简便：配置启动、停止、急停按钮，操作直观，响应迅速；

4.远程控制功能（可选）：支持PLC或DCS系统远程控制，满足自动化生产需求；

5.良好的防护性能：IP65及以上防护等级，适应户外或潮湿、腐蚀性强的工业环境；

6.模块化设计：便于维护、更换和功能扩展；

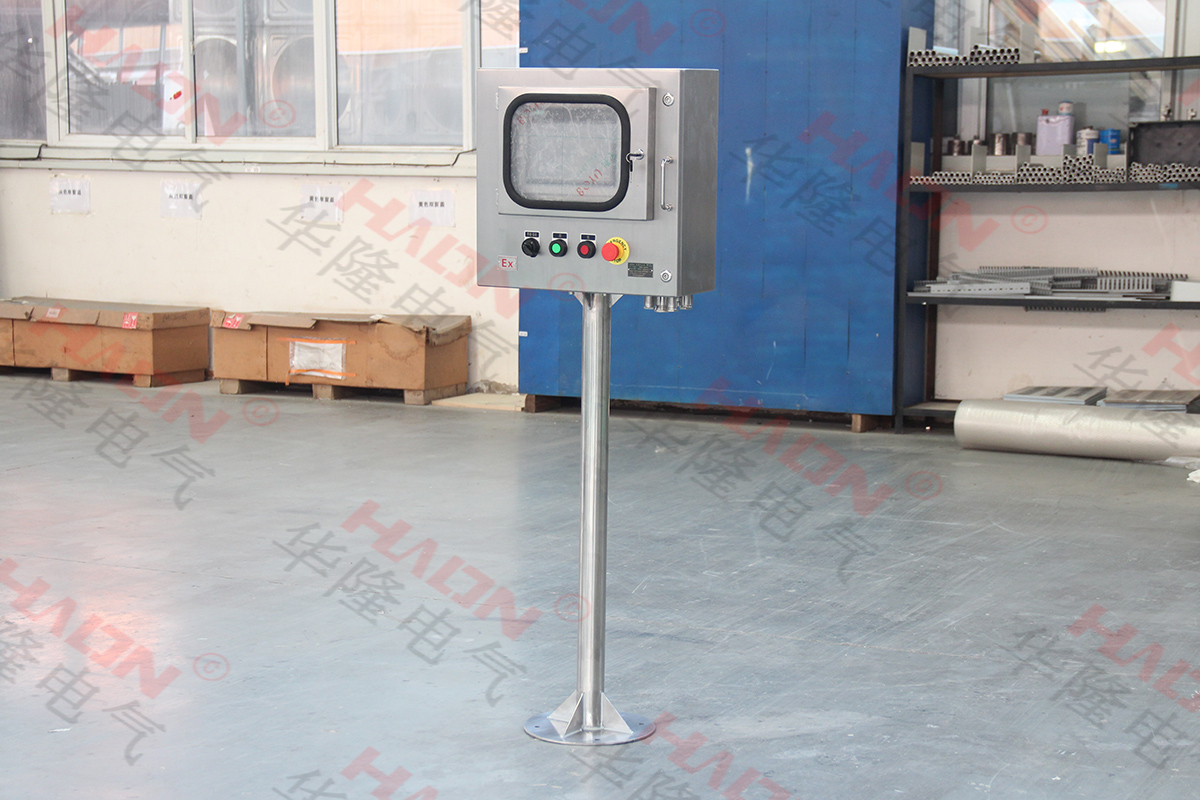

7.安装灵活：支持壁挂式、落地式、支架式等多种安装方式。

四、技术参数

五、安装与使用说明

1.安装前准备

确认控制箱型号、电压等级、防爆等级是否符合现场要求；

检查箱体是否完好无损，铭牌信息是否清晰；

确保安装区域为非爆炸源中心，符合防爆区域划分要求；

准备必要的安装工具和防护装备。

2.安装步骤

1.将控制箱固定于安装位置（壁挂或落地）；

2.拧下箱盖螺栓，打开箱门；

3.按照接线图连接电源线、控制线、信号线；

4.使用密封圈和电缆引入装置固定电缆，确保密封性；

5.检查所有接线是否牢固，无短路风险；

6.关闭箱门，拧紧所有螺栓；

7.接通电源前，使用万用表检测线路绝缘电阻；

8.确认无误后通电试运行。

3.启停操作流程

启动：按下“启动”按钮，风机开始运行，运行指示灯亮起；

停止：按下“停止”按钮，风机停止运行，运行指示灯熄灭；

紧急停机：在异常或危险情况下，按下“急停”按钮，立即切断电源；

复位操作：故障排除后，需复位急停按钮并重新启动。

六、日常维护与保养

为确保风机启停防爆控制箱的长期稳定运行，建议进行以下维护工作：

1.定期清洁：用干布擦拭箱体表面，避免使用腐蚀性清洁剂；

2.检查密封性：确保箱门密封圈完好，无老化或脱落；

3.紧固接线端子：防止因振动导致接线松动；

4.检测绝缘电阻：使用500V兆欧表检测，绝缘电阻应≥20MΩ；

5.更换老化元件：如按钮、指示灯、接触器、热继电器等；

6.记录运行状态：建立维护台账，便于追踪设备运行状况。

七、安全注意事项

严禁在带电状态下打开箱盖；

不得擅自更改箱内电气配置或结构；

安装与维修人员必须持证上岗；

箱体内外不得堆放杂物；

非专业人员不得操作设备；

发现异常应立即断电并上报处理。

八、产品认证与售后服务

本产品已通过以下认证：

国家防爆电气产品质量监督检验中心认证（CNEx）；

IECEx国际防爆认证；

ATEX欧盟防爆认证；

ISO9001质量管理体系认证。

售后服务内容：

提供产品合格证、检测报告、说明书；

一年内免费维修非人为损坏部件；

提供终身技术支持与配件供应；

可提供现场安装指导服务。

九、结语

风机启停防爆控制箱是保障工业通风系统在爆炸危险环境下安全运行的重要设备。其科学的设计、可靠的性能和规范的操作维护，能够有效预防电气火灾和爆炸事故的发生，保障人员和设备的安全。

在实际应用中，用户应严格按照说明书进行安装、操作和维护，必要时可联系专业技术人员进行指导，确保设备始终处于最佳运行状态。

>本说明书内容如有变动，恕不另行通知，请以产品实际配置为准。
