正压型防爆小屋
发布时间:2022-03-05浏览次数:0

正压型防爆小屋产品介绍

正压型防爆小屋集成了配电、控制、照明、温控、连锁报警、气体分析、在线监测、数据传输等模块,广泛应用于炼油、化工、冶金、制药、轻工业等行业的I区、II区危险环境,为气体在线分析仪和水质在线分析仪提供安全的安装使用空间,可集成雪铁龙、聚光、岛津、赛默飞等各品牌分析仪,在VOCs废气监测项目和SEMs烟气在线分析项目比较常见。

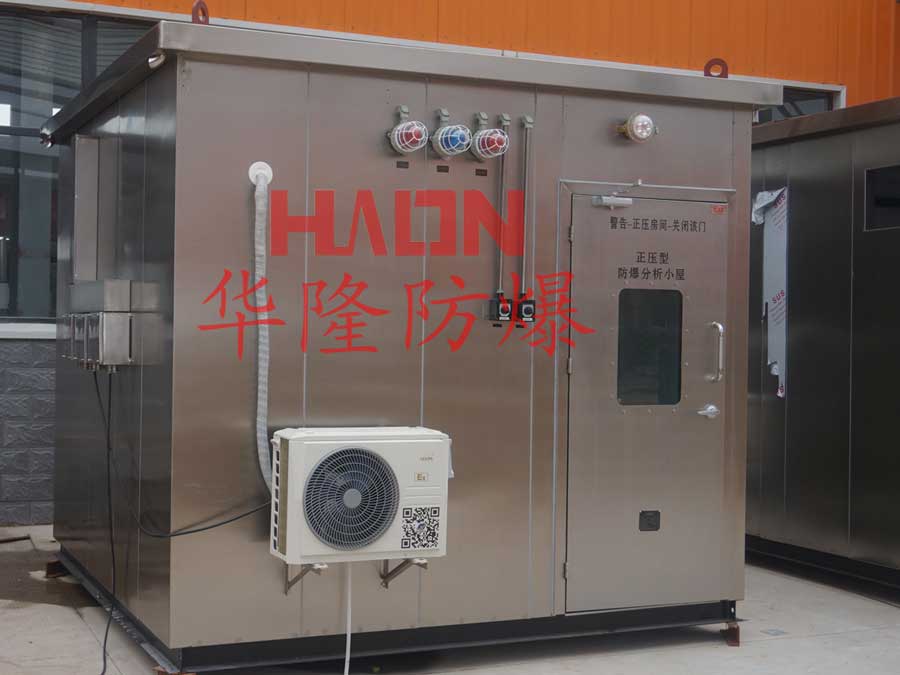

正压型防爆小屋

正压型防爆小屋特点

1.使用方便,现场只需提供水、电、气源即可使用;
2.功能多,实现用户现场集中控制、调度指挥、工艺分析、仪表监控;
3.非标定制,可根据用户需求设计尺寸和配置。

正压型防爆小屋具体参数

1、框架结构:小屋主体由槽钢焊接而成,为框架式结构。为保证负重,侧墙每米加装负重材料一根,墙面各设备均挂装在滑槽挂架上;
2、墙板材质:内外墙板均采用 SS304 不锈钢板,外墙板材厚 1.5mm;内外墙及屋顶和房顶之间充填绝热层材料,墙厚 70mm;房顶外部及底部承重钢梁外露部分做防腐(环氧树脂)涂层;
3、门: 门为外开型非折叠结构。门净尺寸为 2000(H)* 900(W)mm。门上开有一个观察窗,观察窗为双层抗爆安全玻璃窗,中间安装屏蔽钢丝网。每扇门带阻尼限位闭门器和推杆式逃生锁,门外安装有防雨帽的不锈钢孔锁及不锈钢把手;
4、地板:地板为 4mm 厚防滑花纹铝合金板,地板上敷设防滑地板格;
5、房檐:小屋顶部安装板向两侧倾斜(A 型),防止雨水过大而沿侧墙面流下。防爆小屋顶部四周使用双层屋檐结构,下层房檐具备集中雨水功能,房檐下安装 4 根雨水导流管(每个房角一个),此导流管延伸至地面,雨水通过此管排放至地面;
6、通风:小屋装有轴流通风机不少于 2 套,其中一套向房内抽气,另一套向屋外排气,每套风机安装开口向下、便于拆卸的防风沙罩;防风罩带百叶窗,风机启动时打开,停止时关闭;风机带联锁控制,每十分钟自动置换一次屋内空气;
7、支架及雨棚:小屋内有标准气瓶固定支架和安全链(4 个),小屋外安装设备的墙面安装防雨棚,防雨棚向外延伸 600mm 宽;
8、采暖:小屋配备冷暖空调及蒸汽暖器,保证屋内温度恒定;
9、联锁:小屋安装联锁报警系统,当小屋VOCs、烟感报警时,应自动启动声光报警器及风机,小屋内配置灭火器(带固定架);
10、其它:为方便小屋的吊运,小屋屋顶带有起重用的吊耳。小屋及内部电气设备设有铭牌;所有连接点处打有标记号,并注明其走向。小屋密闭、防雨、防尘、隔热。

正压型防爆小屋配置清单

正压型防爆小屋配置清单包含各系统防爆电气设备,用户可根据实际需求增加或减少配置。

序号



描述

数量

位置

1

UPS电源接线箱

Exd IIC T5

AC220电源

预留20%备用端子

1个

室外

2

UPS电源接线箱

Exd IIC T5

AC220电源

预留20%备用端子

1个

室外

3

模拟信号接线箱

Exd IIC T5

预留20%备用端子

1个

室外

4

数字信号接线箱

Exd IIC T5

预留20%备用端子

1个

室外

5

防爆公用电源配电箱

Exde IICT5



电源总开关

防爆照明灯供电开关

防爆空调供电开关

防爆风机供电开关

维修插座供电

备用开关

1个

室内

6

防爆仪表电源配电箱

Exde IICT5



电源总开关

0222-AT5001色谱分析仪供电开关

联锁报警供电开关

备用开关

1个

室内

7

报警控制箱(盘)

Exde IICT5

可编程序控制器DC24V 电源

1个

室内

8

防爆冷暖空调机

ExdCT5

功 率:1.5P; 供 电:220VAC 50Hz

1个

室外

9

防爆排风扇

ExdCT5

 电:220VAC 50Hz

1个

室内

10

防爆荧光灯

Exd IICT5

 电:220VAC 50Hz

2只

室内/室外

11

防爆应急荧光灯

Exd IICT5

220VAC 50Hz

带逆变器和蓄电池,40分钟应急照明

1只

室内



12

防爆维修插座

Exd IICT5

AC220V 10A

1个

室内

13

防爆可燃气体(LEL)检测器

ExdCT5

一体化,供 电:24VDC

1个

室内

14

防爆低氧气体(O2)检测器

ExdCT5

一体化,供 电:24VDC

1个

室内

15

防爆声光报警仪

ExdCT5

 电:220VAC 50Hz

1个

室外

16

防爆照明开关

Exd IICT5

2个

室外

17

防爆风机开关

Exd IICT5

1个

室外

18

防爆复位按钮

Exd IICT5

1个

室外

19

蒸汽采暖装置

材质:碳钢

1套

室内
