防爆等级是防爆箱及所有防爆电气的防爆标志,在防爆电气出厂铭牌上均可查到,包含其防爆类型、类别、使用区域、温度组别等信息,了解防爆等级的划分和含义有助于用户选型和采购防爆箱。
防爆电气设备安装GB3836标准要求,防爆等级内容包括防爆电气标识+防爆型式+设备类别+气体组别+温度组别。
以防爆等级ExdeIIBT4为例,“Ex”是防爆电气通用标识,“d”是指防爆型式为隔爆型,“e”是指防爆型式为增安型,“II”是指设备类别为厂用防爆设备,“B”是指用于B类危险气体,“T4”是指允许设备表面温度的组别。

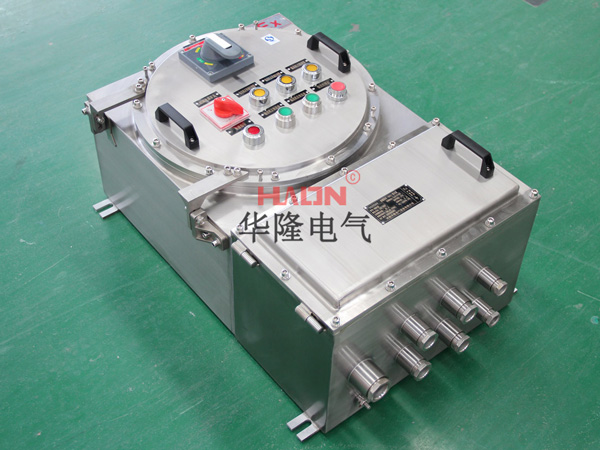

只要见到这个防爆等级,就说明此防爆箱是隔爆型电气设备,其结构为装电气元件的腔体采用的隔爆箱体,接线腔采用的增安型箱体,防爆接线箱可以使用单独的增安型箱体,在除煤矿井下以外含有B类爆炸性气体(注:此类气体是指除C类气体以外)的场所使用,在运行时,不允许防爆箱表面温度超过135℃,表面温度越小越安全。
以下是具体的防爆等级划分说明:

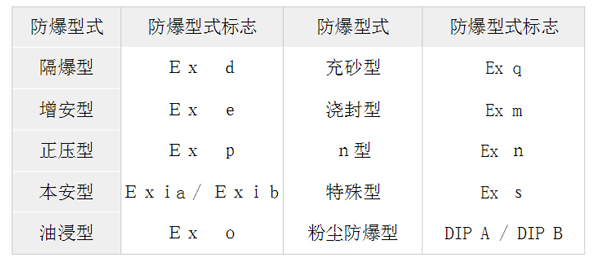

1.防爆类型划分
2.设备类型划分
爆炸性气体及粉尘环境用的电气设备分为:
I类:煤矿井下用电气设备;
II类:工厂用电气设备,除I类外使用的电气设备。
3.爆炸性气体划分

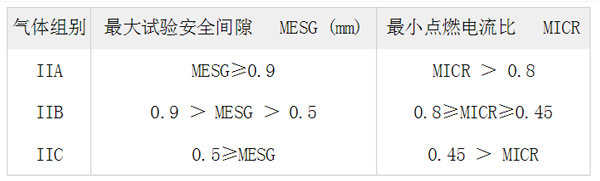

爆炸性气体传爆能力越大,其危险性越高。按照危险气体传爆的最大安全间隙和最小点燃电流比,进一步把爆炸性气体分为IIA、IIB、IIC三类,IIA类危险程度最低,IIC类最高。各类代表性气体如下:
I类气体:甲烷、瓦斯
IIA类:丙烷等除IIC以外的爆炸性气体
IIB类:乙烯、乙醇、二甲醚等除IIC以外的爆炸性气体
IIC类:氢气、乙炔、二硫化氮
4.温度组别
爆炸性气体混合物的引燃温度是能被点燃的温度极限值。
电气设备按其最高表面温度分为 T1 ~ T6 组,使得对应的 T1 ~ T6 组的电气设备的最高表面温度不能超过对应的温度组别的允许值。温度组别、设备表面温度和可燃性气体或蒸汽的引燃温度之间的关系如下表所示:
