防爆小屋具体参数
发布时间：2020-04-11浏览次数：0
防爆小屋具体参数

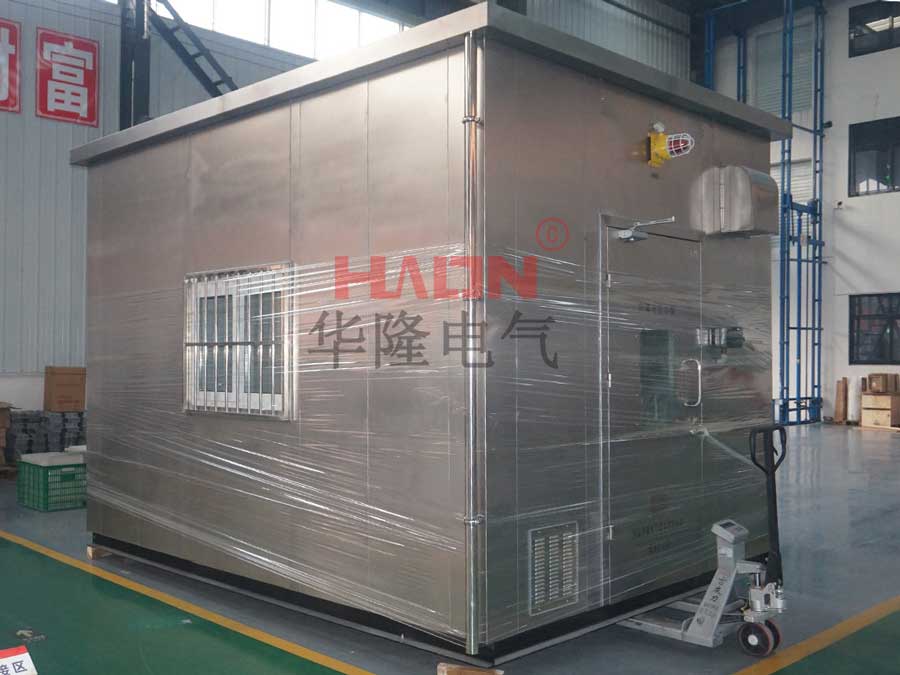

设置防爆分析小屋1座，小屋外形尺寸: 3000（L）×2500（W）×2700（H）mm (室内净高2500mm)
防爆小屋基本参数
防爆小屋为型钢焊接框架式结构，内外墙及屋顶由型钢板拼装铆接而成。外墙和房顶采用1.5mm厚304SS材质，内墙采用1.5mm厚304不锈钢材质。
小屋的屋顶倾斜度为1:20。
墙厚70mm，内外墙及屋顶和房顶之间充填65mm厚阻燃型聚胺脂保温材料。
小屋外开型，1个门，非折叠结构，带绝热保温，净尺寸为2000(H)×900(W)mm,材质与小屋内外材质相同，铰链和螺钉为不锈钢材质。保温层的厚度为50mm,门与墙之间镶有橡胶密封条，橡胶条的耐温-40-+60℃，门上开有一个500×500mm防爆玻璃观察窗，带阻尼限位闭门器，带有推杆式逃生锁，门外有锁及把手，门上有防雨檐。
地板：4.5mm花纹钢板，防腐蚀防静电处理。
为方便小屋的吊运，小屋屋顶带有起重用的吊耳。
小屋外部钢瓶安放和接线箱及各种手动开关,安装位置顶部有向外延伸600mm的防雨檐，材质为304SS板，起挡雨和遮阳作用。
机械强度满足起吊、拖运、运输及支撑墙体安装设备的要求，内外墙负载能力为500公斤/米2，屋顶最小承受力为250公斤/米2。
小屋密闭、防雨、防尘、隔热，外壳防护等级为IP54。
小屋外面设有气瓶固定支架和气瓶护栏。
小屋墙壁上设有两个百叶式换气窗。
防爆小屋安全报警系统配置参数
分析小屋配有如下安全检测设备：可燃气体（LEL）报警器 1个，低氧气体（O2）报警器 1个，声光报警设施1个；
防爆报警控制箱采用SIEMENS 可编程序控制器，作为控制中枢，控制功能包括：
面板功能包括：
正常工作指示灯（绿色） 指示系统处于非报警正常工作状态
预报警指示灯（黄色） 当分析小屋内任一气体检测器达到预报警限时，预报警指示灯亮。
报警指示灯（红色） 当分析小屋内任一气体检测器达到报警限时，报警指示灯亮。
测试按钮 人为给一模拟报警信号，测试能否报警系统正常工作。
紧急状态按钮 当分析小屋内发生紧急状况时，按动此按钮，直接输出信号至DCS.
声光消除按钮 当分析小屋内任一气体检测器达到报警限时，警灯、警笛工作，此时按动声光消除按钮，警灯、警笛停止工作5分钟。
分析小屋内综合报警通过干接点送至DCS。
防爆小屋配管配线、接地系统和标识参数
配管过程分析系统的配管原则为：管线尽可能简单，尽量减少交叉点及连接点。所有Tube管线进入分析小屋内采用穿板接头连接方式，所有PIPE管接口用法兰。分析小屋对外的样品管线所需的阀件采用进口品牌。
仪表风总管：
仪表风总管是管径为3/4″的304SS不锈钢管；入口带调压过滤器及关断阀。
法兰规格：ANSI 150LB 3/4” RF
大气放空总管：
样品大气放空总管1”304SS不锈钢管，总管和相关的管线向下倾斜，以避免冷凝物倒流。分析仪测量所有废气采用该总管收集后排放至大气的；总管的低点安装收集罐，总管出口安装阻火器和防雨帽。
低压返回总管：
低压返回总管1/2” 304SS不锈钢管，主要作用是用于快速回路。
法兰规格：ANSI 300LB 3/4” RF
蒸汽入出总管：
低压蒸汽总管3/4” 304SS不锈钢管，主要作用是屋内暖气和预处理伴热。
法兰规格：ANSI 300LB 3/4” RF
采暖系统1 套
采用蒸汽采暖方式，保证冬季分析小屋环境温度在 23-25℃。
气瓶管线：
减压阀固定在钢瓶上，减压阀与钢瓶用TUBE管连接，减压阀与仪表间用1/4” OD不锈钢管连接。
配线：
所有进出分析小屋的电源电缆和信号电缆，均通过防爆接线箱来连接。其中：UPS电源接入仪表电源接线箱；公用电源接入公用电源接线箱。4～20mA模拟信号接入模拟信号接线箱；报警接点信号接入数字信号接线箱，每种信号接线箱均预留20%接线端子。接线箱下方均配戴相应等级的电缆密封接头。
信号电缆采用阻燃型屏蔽计算机电缆，线径面积：1.5mm2。
电源总电缆及大功率设备电缆线径面积：不小于2.5mm2。
分支电源电缆：阻燃型铜芯电缆，线径面积：不小于1.5mm2。
接地系统：
接地系统分为两个独立的回路，一个保护接地，一个屏蔽接地。两个接地系统相互独立。保护接地通过专用电缆，将分析仪表及其它电器设备的保护接地连接到分析小屋的“接地连接板”上，并与现场的接地回路连接。安全接地电阻小于或等于4欧姆。屏蔽接地用于信号电缆的屏蔽层接地，接地方式采用等位电位接地。
铭牌和标记
分析小屋标识
分析小屋本体门上有永久性不锈钢铭牌（标明小屋编号、分析仪表位号），同时配有警告性标识。
样品流路标识
各个分析样品流路在进入分析小屋之前，配有明确的工艺位号标识。
分析仪表专用标识
采用不锈钢铭牌，包含分析仪表制造厂名称、型号和仪表位号等。
电气设备标识
所有电气设备包含电源分配箱、接线箱、电源开关、电缆以及接线端子等都有永久性不锈钢铭牌，同时配有警告性标识。
样品处理设备标识
样品处理箱箱体表面有永久性不锈钢铭牌，同时所有进、出口都有明确标识，主要部件要有明确标识。
其余标识严格按过程分析系统规格书要求施工。
室外铭牌应采用不锈钢材料，蚀刻工艺，一般用途刻黑字，示警用途刻红字。用不锈钢螺丝或铆钉固定。
室内铭牌可采用层压塑料或不干胶塑料，一般用途白底黑字，示警用途红底白字。
