防爆电气设备生产制造质量以及型号选择、组装、维护保养不合理
发布时间:2023-05-11浏览次数:0

防爆电气设备不但要确保在生产过程中防爆安全品质,并且,还能保证组装、应用与维护恰当,才能做到真正做到防爆型的效果。如此说来,防爆电气设备生产制造质量以及型号选择、组装、维修的恰当则在在实际应用中防爆型特性的确保各占据50%的必要性。假如防爆电气设备型号选择、组装、维护保养不合理,其遮盖的不安全隐患比非防爆电气设备更风险,易造成客户的麻木观念。

防爆动力配电箱

华隆电气设备

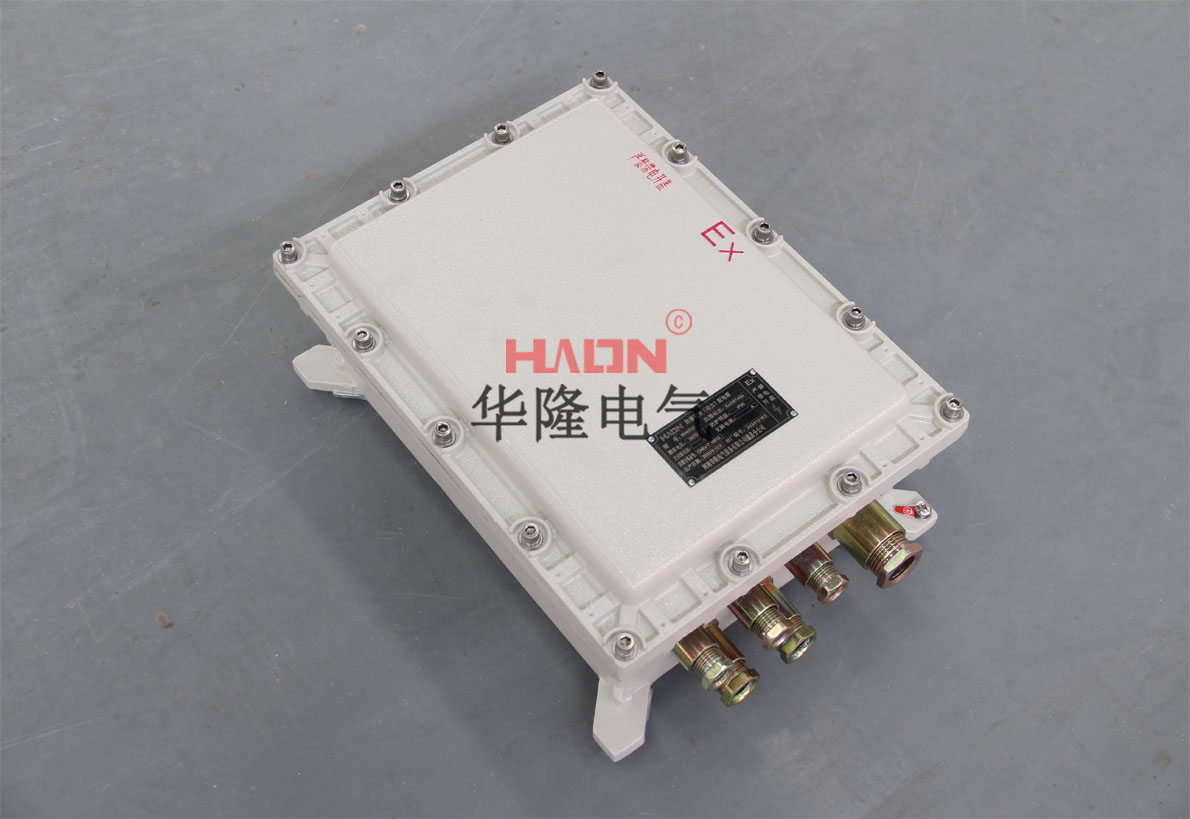

防爆控制箱

◆因为防爆电气设备的构造、工艺技术特性,导致其防爆型品质的保障与其它机械设备有非常大的差别。

一般机械设备只需确保产品制造出来的品质符合要求,客户安装应用以后就基本上可以保质保量。

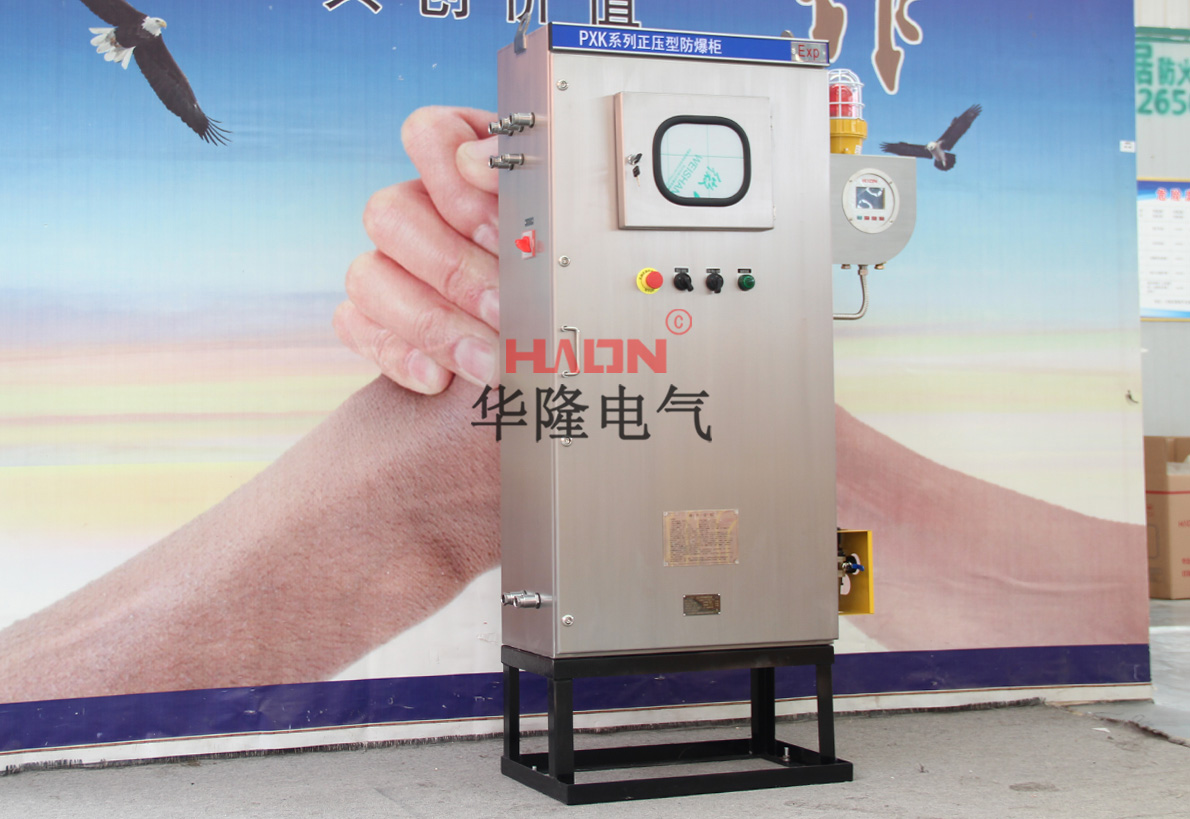

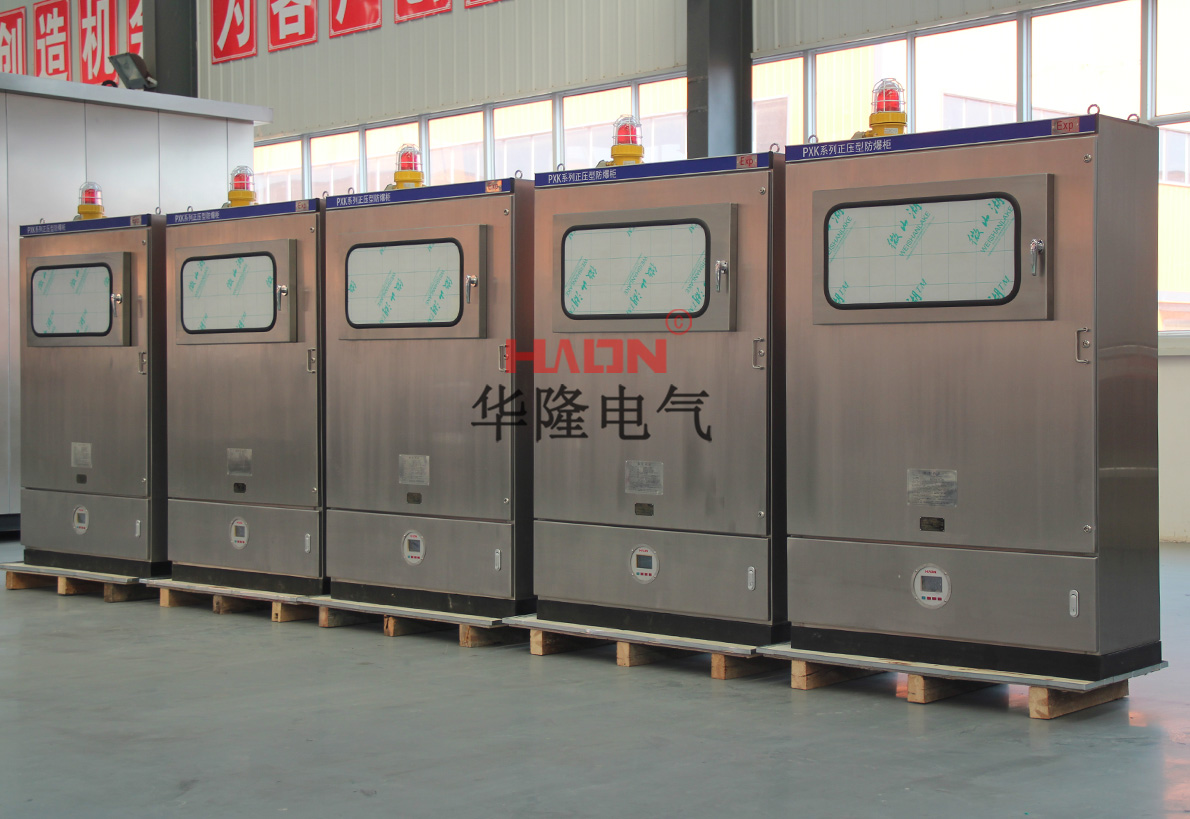

防爆正压柜

防爆电气设备不但要确保在生产过程中防爆安全品质,并且,还能保证组装、应用与维护恰当,才能做到真正做到防爆型的效果。如此说来,防爆电气设备生产制造质量以及型号选择、组装、维修的恰当则在在实际应用中防爆型特性的确保各占据50%的必要性。假如防爆电气设备型号选择、组装、维护保养不合理,其遮盖的不安全隐患比非防爆电气设备更风险,易造成客户的麻木观念。

因此,要了解充足在使用中所造成的防爆安全特性无效难题。

◆机器设备非通电金属材料零部件的等电位连接线

机器的塑料外壳与电气设备布线金属软管路应预制构件构成等电位连接线体。防止电器设备绝缘层走电使外壳电位差部分上升造成电势差造成火花放电。

具备双重绝缘的电器设备及金属软管走线的电器设备无须开展等电位连接线。后面一种可以要求电器设备和金属外螺纹齿合处防锈剂具备导电率。

本质安全型电器设备不用等电位连接系统软件联接。

防爆电气设备的机壳的接地装置联接件选用RV绝缘层铜芯线(额定电流为500V,铜芯电缆横截面为2.5mm2之上)与设备或全面的接地装置联接件连接在一起。联接件应该有紧固对策。

◆电源接地装置种类及保障措施

为了能限定电器设备塑料外壳的接地短路电流幅度值及延续时间,避免等电位连接线零件的电位差上升应使用合适的电源接地装置种类及保障措施。

如果采用TN系统软件,应是TN-S系统软件(中性点N和保护线PE分离走线)。针对TN-C系统软件需在非危险环境开展转化成TN-S系统软件;如果采用TT系统(环形变压器与接地装置联接件分离接地装置),需在设备或全面的开关电源入线处设置漏电保护开关。接地线电阻率较高场地不可以使用这个系统软件。

如果采用TI系统软件(环形变压器中性点与地面防护或者经特性阻抗接地装置,电气设备分离接地装置),需在设备或全面的开关电源入线处设置绝缘层电磁阀(50Ω/V下列关闭电源)。

◆电气控制系统的走线

1)电缆线以及附件的型号选择及设定应注意机械性损伤及腐蚀等干扰。

2)无护线套的独芯电缆线(RV线),不可以作为装置及全面的走线。

3)防爆电气设备没有使用的引进装置及埋孔运用适宜有关防爆型式的阻塞件开展堵封(本安以外),应使用只用专用工具才可以开启的阻塞件。

4)配电线路从非危险环境越过危险环境时,其金属软管路应有明确的防护密封性对策。

5)风险与非危险环境中间墙上越过电缆线或金属软管的打孔要密封性。

6)危险环境中走线电缆线不能出现中间接头。当难以避免时,在1区危险环境需在防爆盒自然连接和支系;在2区危险环境应使用电焊焊接后用热塑管或打胶连接头开展密封性:

7)绞合终端设备连接头运用铜芯电缆套或定形端子压接,但是不能选用独立电焊焊接连接方式。

◆走线的电气设备、物理性能规定

1)在爆炸危险环境内,低电压电力工程、照明电路使用的输电线或电缆额定电流应不少于工作标准电压,且不宜小于500V。工作零线的额定电流应当与火线零线的额定电流相同,并需在同一维护管中铺设。

2)在危险环境应使用电缆线或电缆铜线输电线。

3)输电线或电缆最少电缆铜线截面(本安系统软件以外)1区:电缆铜线 2.5mm2;2 区:电缆铜线 1.5mm2 。 震动场地或设备应使用多芯软导线或电缆线。

移动终端1区选用超重型橡套电缆线;2区选用超重型或中小型橡套电缆线。

◆走线方式:主要介绍了无缝钢管走线。

爆炸危险环境中禁止明配绝缘导线。必须使用热镀锌厚壁无缝管走线。

无缝钢管、配件、电器设备中间,应使用法兰连接。其高效的齿合扣数:DG25mm以下时,≥5扣;DG32mm以上时,≥6扣。锥管螺纹为5扣。1区域内运用防松螺母并卡紧,法兰连接一部分涂铅油及磷化处理膏。

爆炸危险环境在以下场地应设置防护密封盒,以避免管道着陆时造成很大负担。

a)当电气设备的引进设备无防护液压密封件时输电线引到引进设备前管材处;

b)外径50mm以上无缝钢管距接线盒45cm处,及孔径50mm之上无缝钢管每过15m处;

c)邻近的爆炸危险环境1区、2区中间;1区2区和邻近的非危险环境中间。

d)防护密封盒内添充颗粒剂密封填料,其添充总宽应不小于钢管内径,最少应不小于16mm。当无缝钢管里面含有三根之上绝缘导线时,其绝缘导线总截面不能超过无缝钢管截面的40%。

◆电缆线引进系统软件

有关电缆线应用到防爆型电器设备时,须留意引进的方法和措施:

防爆型电气设备的引进方法分成:可以直接引进和间接性引进二种。这几种引进模式中间接性引进更可以信赖。

间接性引进的目地就是将隔爆外壳里的电气元器件与布线一部分防护起来,促使引进设备(特别是硅胶密封圈式引进设备)——这一防爆欠缺部分与引燃源——电气设备构件防护起来,提升安全系数。这么做的目地一是防止客户安装维修时操作失误导致电气连接接地错误,二是确保安装维修后,防爆特性的确保。日本我国特别是在高度重视间接性引进的方法,而抵制立即引进。

针对引进的方式去将分成硅胶圈式或填充料式,在其中填充料式更加安全性。

应用立即引进的硅胶圈引进设备须留意:
