正压力防爆柜安全管理措施
发布时间:2023-06-16浏览次数:0

伴随工业自动化的过程快速发展,愈来愈多电气自动化机器设备、电器设备仪表设备得到普遍使用。可是配电线路、电源总开关、直流接触器、电机等电器设备都是会因设备隐患、拼装不科学和使用过程中出现短路故障问题、负荷、接触不良现象状况、处理芯片发热等多种因素导致火苗、电孤及非常高热值,都会成为爆炸性气体环境引发火灾和爆炸事故的主要原因。因而防爆电气设备的防爆规定越来越受到企业的高度重视。

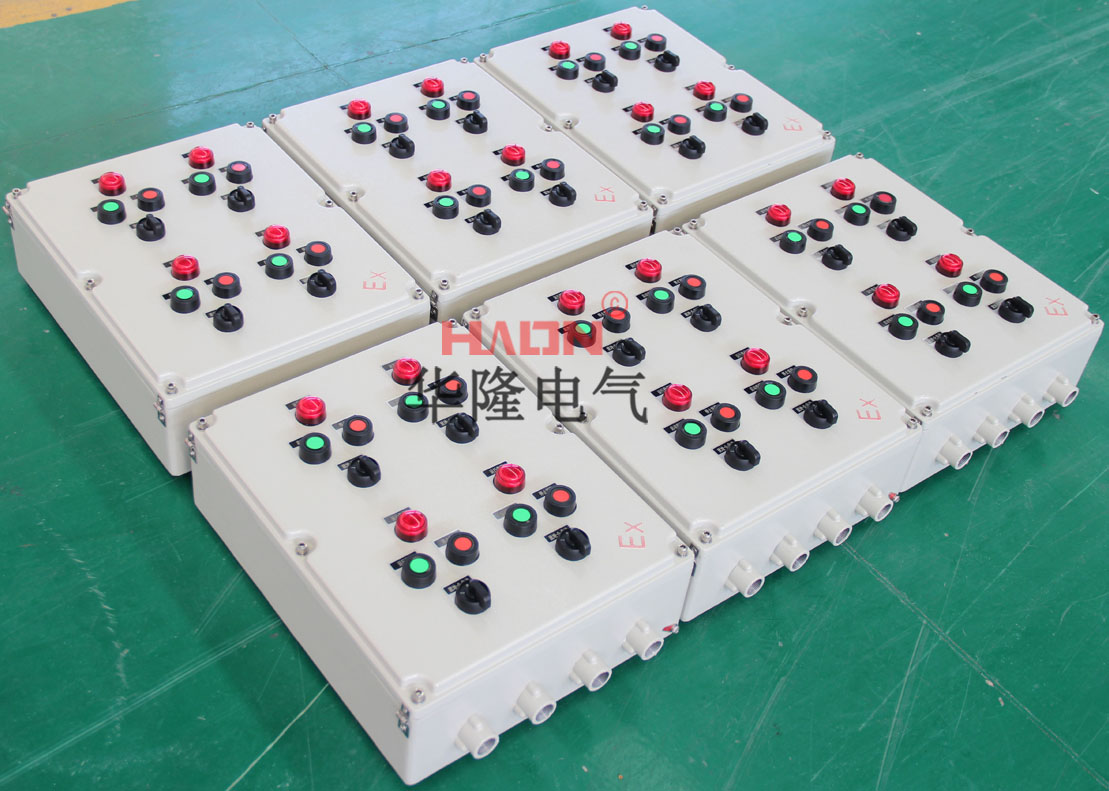

防爆控制箱

正压力防爆柜基本原理

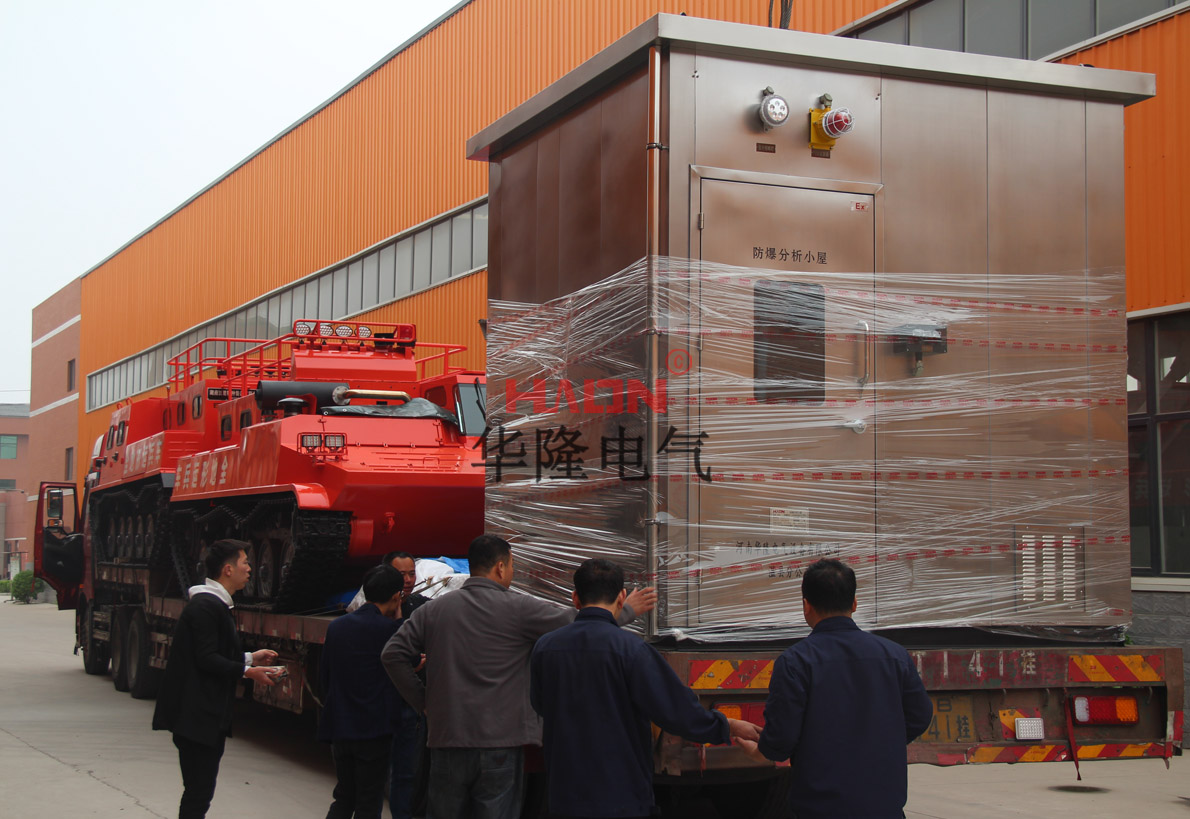

分析小屋

正压力防爆柜就是让压力差外壳内部构造氩气(清理阻燃等级汽体,一般为气体或惰性气体)工作压力超出其外部大气压,阻止外部爆炸性粉尘进入外壳内或者稀释液外壳内部构造释放的爆炸性粉尘质量浓度降至爆炸极限下的原理来达到防爆型的需要,一般分为正压通风型和正压力补偿型。

正压通风型是由氩气持续不断的越过压力差外壳,并保持一定的流动性速率,使压力差外壳工作压力保持在压力范围内。正压力补偿型无需不断自然通风,由控制系统实时检测压力差外壳工作压力,依据阀门控制氩气的加入与排出来。当压力差外壳工作压力过低时,打开进气电磁阀补气血,使工作压力上升至压力范围内;当压力差外壳压力太大时,打开排气电磁阀排气管,使工作压力下降到压力范围内。

正压型防爆控制箱结构特征

正压力防爆柜重要结构分为气路和电气控制系统两类。现如今主要以正压通风型控制箱的结构来为大家做一个简单介绍一下,正压力补偿型控制箱构比较简单,安全管理措施要求基本一致。

气路一部分

一般是保证快速换气又要保证正常运行时保持在一定的反系统压力。快速换气阶段可以确保最少换气平台流量科学合理的换气时间,正常运行时,保证有一个较小的流量才能保持压力差,当外壳内压强因设备故障突然大幅上升应快速排气,保持外壳内压强在标准值。

电气控制系统一部分

(1)延迟时间系统软件:换气控制系统的作用是能够有效的保证正压力防爆柜使用中开展换气,在换气开展之后才能进行下一步操作过程,这一过程称之为延迟时间系统软件,此外那也是保证防爆特性强制性步骤。

(2)工作压力视频监控系统:对压力差外壳工作压力一定要做到实时监测,应用水位传感器对压力数据进行分析处理,能够体现系统压力并将其传输至DCS集散控制系统的分控中心。

(3)报警系统:应用全自动不断跟踪视频监控系统及工作压力视频监控系统对导出后控制指令进行剖析处理,最终形成执行系统,主要包含压力差外壳里的反系统压力低于50Pa或者超外壳高压强制性断电保护或警报器及展现功效等。

(4)全自动不断跟踪视频监控系统:应用DCS集散控制系统将工作压力拾取、管控、换气、警报器、管控及工作压力发现异常等情况进行管理、姿势、监管及分散化中控台关键。

正压力防爆柜安全管理措施有关要求

针对之上防爆控制箱原理和结构类型,正压力防爆柜的安全管理措施要符合如下所示这几方面:

(1)采用自锁互锁有利于使门和盖打开,防爆形式的维护电器设备供配电系统的开关电源电路能自动断掉,而且在门和盖合闭以前不可以重新插电,或者门和盖可以使用常用工具或钥匙开启并且具有警示标识“插电时打不开”。

(2)对显示器和液位传感器进行检测,重要方法就是警报器或者断电保护,能够有效的保证压力差外壳内最少、比较大压力不能超过指标值。

(3)保证换气时间能够达到生产厂家所限定时间设备和最少换气流量。在这其中安全装置包括计时器、工作压力、空气流量计等。

(4)将阻火阀、火苗及细颗粒物挡板安装于压力差外壳排气口,避开炽热细颗粒物吹进风险性公共场所。
