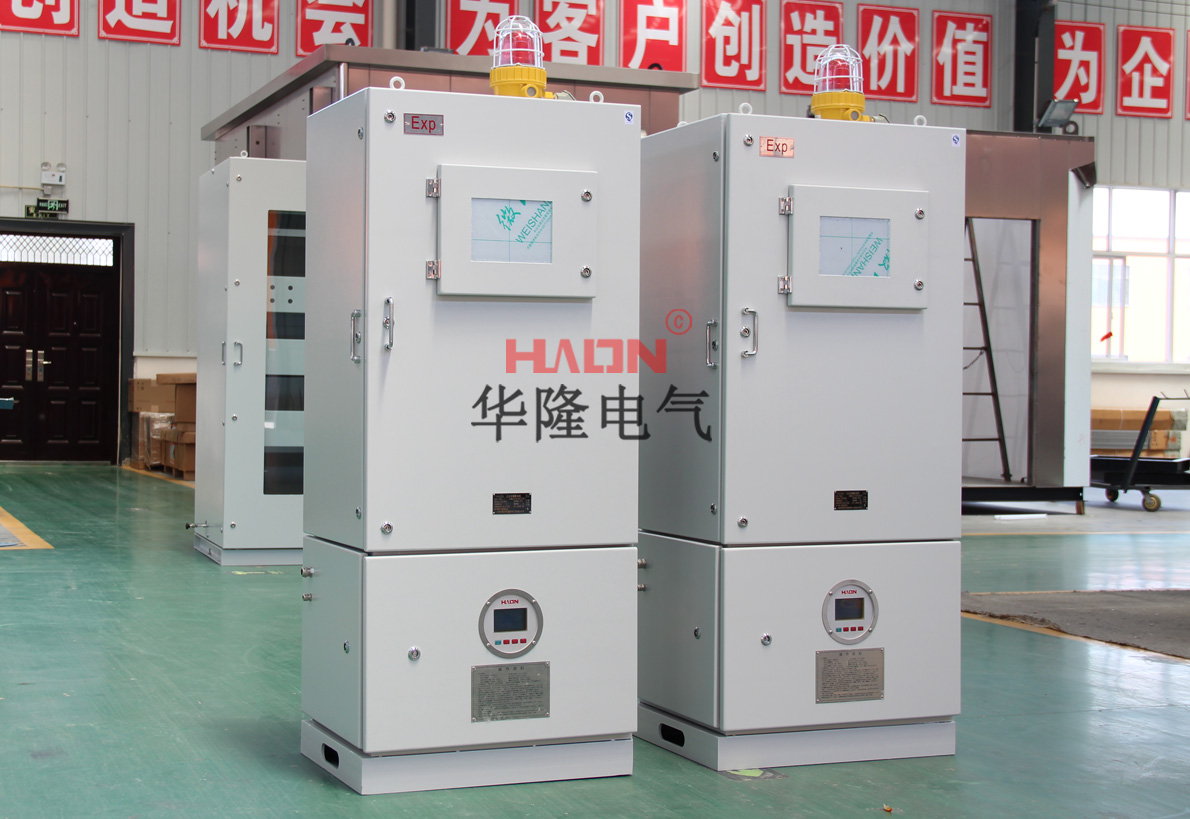

防爆,是当电器设备机壳内部结构发生爆炸事故时,火苗经各连接面喷出来,且不使机壳外部爆炸性混合物发生爆炸。具备隔爆外壳的电器设备称防爆型电器设备。能够承受内部结构爆炸性气体混合物的爆炸压力,并阻拦内部结构发生爆炸向机壳周边爆炸性混合物传播的电器设备机壳称隔爆外壳,简单来说,便是既可以抗暴,又可不传爆。
PART01
标准件
1、标准件应有充足的冲击韧性,当外壳着陆时,不会造成螺栓断裂。
2、标准件应该有防锈处理、紧固对策,以确保平面图式防爆连接面间隙。
3、用螺栓紧固时,如果用弹垫紧固,只需要将弹垫铺平就可以,不适合拧太紧。
4、为了防止外力作用对紧固螺丝的裁切,盖和外壳相接处外型规格需要一致。
5、为了能拧紧牢固,螺栓和螺母材质不可以用塑料袋或轻合金,不允许在塑料壳中直接攻丝孔。
6、不透光丝孔深度必须保证地脚螺栓和丝孔拧紧后,须留出超过2倍防松螺母厚度螺牙容量。
7、不透光丝孔周围及底端薄厚须不低于螺栓直径的三分之一,但是至少有3.0 mm的容量。
8、加工工艺用透孔或在结构上务必透过机壳的丝孔,应使用圆桶式和螺牙式防爆型构造把它塞住,露出的端部须永久固定不动。
PART02
联锁装置及警示牌
正常运转时会出现火苗和电孤的电器设备,须设定联锁装置。联锁装置机构必须保证开关电源接入时壳盖无法打开;壳盖打开,开关电源不可以接入。用螺栓紧固外壳容许用警示牌取代联锁装置。警示牌内容是“禁止通电打开表盖!”。
PART03
透明件
透明件主要运用于照明设备的透明罩、仪表盘对话框、标示灯盖等位置。
照明设备的透明罩用钢化夹胶玻璃、高丽王朝夹层玻璃做成;仪表盘对话框使用的透明件选用光学镜片、钢化夹胶玻璃做成,前面一种透光性好,但需提升薄厚;显示灯的透明件选用钢化夹胶玻璃、聚碳酸塑胶做成。之上都应能够承受所规定的应力测试及交流耐压试验。
隔爆外壳上装透明件方法有胶水粘式、垫片两种形式。对正在维修不常开启的透明件垫片应使用金属材料或金属覆盖的可压缩性难燃材料做成,其壁厚不低于2.0 mm。
连接面宽度:机壳容量低于100 cm°时,不低于6.0 mm;机壳容量超过100 cm'时,不低于9.5mm。还有一种胶水粘连接面构造,其胶粘材料应使用耐热性能好一点的难燃材料。
胶水粘连接面宽度:当机壳容量低于10 cm'时,不低于3.0mm;当机壳容量超过10 cm'且低于100 cm'时,不低于6.0 mm;当机壳容量超过100 cm'时,不低于10.0 mm。
PART04
引进设备

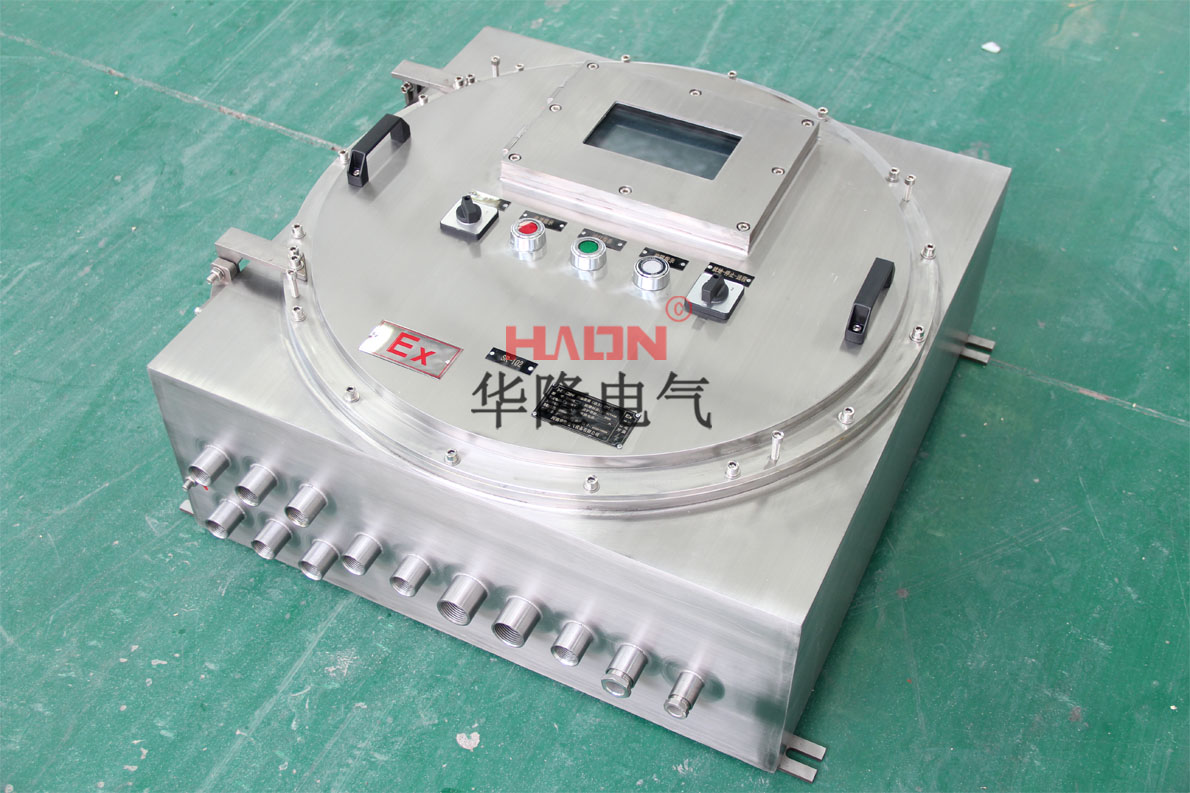

引进设备是电缆线或输电线出入电气设备的防爆构件。按它的结构有硅胶密封圈式、旋转密封式、带外螺纹的电缆线引进方法差别。
硅胶密封圈式引进设备要用压紧螺母将硅胶密封圈抱住电缆线或输电线,与此同时挤实引进装置里孔,做到高密度实际效果。为了实现防爆规定,明确了密封环非缩小径向长短:对同一直径,双层里孔的密封环,当环形电缆直径不得超过20 mm,非环形电缆截面直径不得超过60mm时,最少为20mm;当环形电缆直径超过20mm,非环形电缆截面直径超过60mm时,最少为25mm。对同一直径,只有一个里孔的密封环,其密封环非缩小径向长短:当机壳容量低于0.1L时,最少为10mm;当机壳容量超过0.1时,最少为16mm。对ⅡC类容量超过2.0L的隔爆外壳,密封环非缩小径向长短必须符合双层里孔密封环的相关规定。
密封环的卡紧件有压紧螺母式及压圆盘式二种构造,均用金属材质做成。当环形电缆直径超过20mm时,卡紧件应该有防拔脱组织。
旋转密封式引进设备要在引进设备内添充热固性塑料混和填充料,其最少径向长短应是20mm。旋转密封盒里贯通的电缆线铜芯电缆数必须符合使用说明规定,并确保沿密封性长短20mm各地方起码有20%的截面积有填充料添充。
带外螺纹的电缆引入装置的防爆螺牙起码有6扣螺牙,并起码有8mm长短。
PART05
垫片
隔爆外壳里的垫片有两种方式:
防爆使用的垫片,应使用金属材料或金属覆盖的可压缩性难燃材料;安全防护使用的垫片,应使用塑胶或金属的可压缩性难燃材料,而且不能测算在防爆连接面内。
PART06
接线箱
有火花放电及风险高温电器设备应设接线箱,组成间接性引进方法。接线箱应有充足的规格有利于机器的联线,电气连接接地零件的电气间隙及击穿电压必须符合隔爆型的需求。假如电缆线封进驻机壳内,则机壳外部电缆长度最少应是1.0 m。
PART07
接地装置联接件
为安装简单,隔爆外壳里的接地装置联接件有内、外差别,联接件尺寸应卡紧4.0mm2铜芯线,且有紧固、工程技术措施。金属软管走线及双重绝缘的电器设备并不设接地装置联接件。
PART08
出厂铭牌
出厂铭牌是防爆型电器设备标示及电气设备主要参数承诺,都是安全工作的关键依据之一。内容有鞭定工作电压、额定电压或输出功率、防爆标示、防爆合格证书号、在出厂日期或序号、生产厂名等。
