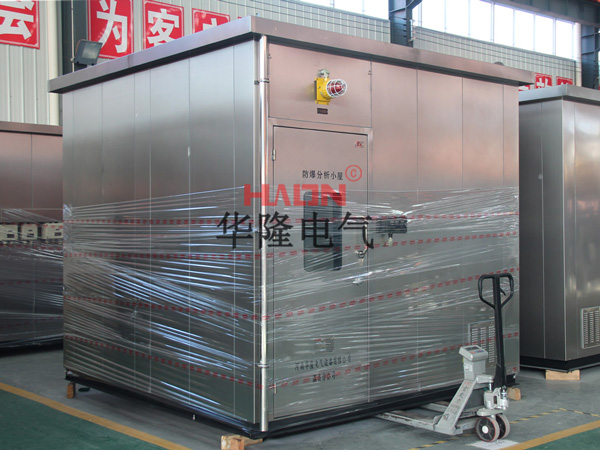

防爆小屋的接线接地及配管有严格要求，河南华隆电气根据多年防爆小屋制造经验总结制定了标准化的工艺流程，供用户参考。

  防爆小屋接线方式

  所有进出防爆小屋的电源电缆和信号电缆，均通过防爆接线箱来连接。其中：UPS电源接入仪表电源接线箱;公用电源接入公用电源接线箱。4～20mA模拟信号接入模拟信号接线箱;报警接点信号接入数字信号接线箱，每种信号接线箱均预留20%接线端子。接线箱下方均配戴相应等级的电缆密封接头。

信号电缆采用阻燃型屏蔽计算机电缆，线径面积：1.5mm2。

电源总电缆及大功率设备电缆线径面积：不小于2.5mm2。

分支电源电缆：阻燃型铜芯电缆，线径面积：不小于1.5mm2。

  防爆小屋接地方式

  防爆小屋接地系统分为两个独立的回路，一个保护接地，一个屏蔽接地。两个接地系统相互独立。保护接地通过专用电缆，将分析仪表及其它电器设备的保护接地连接到防爆分析小屋的“接地连接板”上，并与现场的接地回路连接。安全接地电阻小于或等于4欧姆。屏蔽接地用于信号电缆的屏蔽层接地，接地方式采用等位电位接地。

  防爆小屋管路系统

  防爆小屋管路系统的配管原则为：管线尽可能简单，尽量减少交叉点及连接点。所有Tube管线进入防爆小屋内采用穿板接头连接方式，所有PIPE管接口用法兰。防爆小屋对外的样品管线所需的阀件采用进口品牌。

  Ø 仪表风总管：

  仪表风总管是管径为3/4″的304SS不锈钢管;入口带调压过滤器及关断阀。

  法兰规格：ANSI 150LB 3/4” RF

  Ø 大气放空总管：

  样品大气放空总管1”304SS不锈钢管，总管和相关的管线向下倾斜，以避免冷凝物倒流。分析仪测量所有废气采用该总管收集后排放至大气的;总管的低点安装收集罐，总管出口安装阻火器和防雨帽。

  Ø 低压返回总管：

  低压返回总管1/2” 304SS不锈钢管，主要作用是用于快速回路。

  法兰规格：ANSI 300LB 3/4” RF

  Ø 蒸汽入出总管：

  低压蒸汽总管3/4” 304SS不锈钢管，主要作用是屋内暖气和预处理伴热。

  法兰规格：ANSI 300LB 3/4” RF

  Ø 采暖系统 采用蒸汽采暖方式，保证冬季防爆分析小屋环境温度在 23-25℃。

  Ø 气瓶管线：

  减压阀固定在钢瓶上，减压阀与钢瓶用TUBE管连接，减压阀与仪表间用1/4” OD不锈钢管连接。
