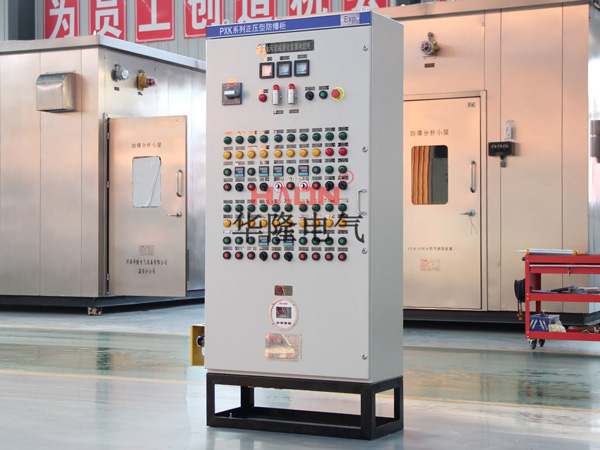

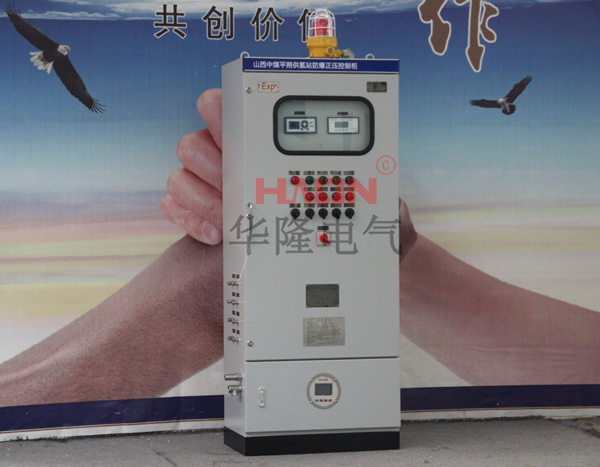

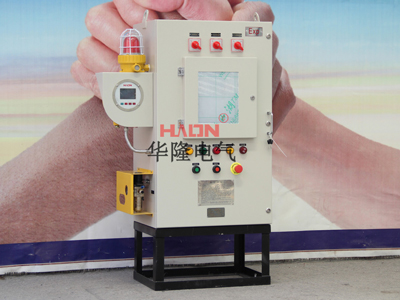

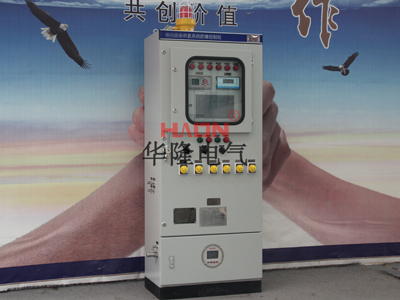

正压防爆控制柜

正压防爆控制柜是一种控制电气电路启动关闭的正压型防爆设备，属于低压电气，华隆电气厂家直销的非标定制产品。也叫防爆正压控制柜，控制方式有继电器接触控制和PCL可编辑控制，可直启、软启、星三角启动、变频启动，可以远程就地操作。在大型化工厂、煤矿、电厂、石油石化、冶金领域广泛应用。

选型

PX型：在爆炸性气体环境的防爆1区、2区使用，防爆等级为ExdeibmbpxIICT4；

PZ型：只能在爆炸性气体环境防爆2区使用，防爆等级为ExdeibmbpzIICT4；

PD型：在可燃性粉尘环境防爆21区、22区使用，防爆等级为ExdeibmbpdIICT4。

原理

正压型防爆控制柜的防爆原理是通过洁净压缩空气保护柜内电气设备与外界爆炸性气体和可燃粉尘隔绝，电火花和电弧接触不到危险气体，就不会发生爆炸。

结构

正压型防爆控制柜采用GGD柜式结构，封闭式柜体，安装方式为立式安装或落地式安装，通过外引至面板机构操作，不能直接开柜操作，电缆引入配有专用防爆接头。

特点

1.使用专利智能化正压型防爆控制器，自动控制气路系统，操作方便，连锁报警，防爆性能安全稳定。

2.多回路控制，包含电源供电回路,保护回路,信号回路,自动与手动回路,制动停车回路,自锁及闭锁回路。

3.供电回路与报警系统连锁控制，压力过低及时警报，可视化显示压力、温度、压力流量等数据。

技术参数

防爆标志：ExdeibmbpxIICT4、ExdeibmbpzIICT4、ExdeibmbpdIICT4

防护等级：IP65

防腐等级：WF2

气源：洁净压缩空气（现场仪表风或空压机）

气源压力：0.2-0.8MPa

工作压力：100-500pa

使用方法

先调试后使用，调试时，把进气管接入正压型防爆控制柜的入气接头，通入压缩空气，打开电源启动进行换气，换气时间为30分钟，当压力大于100pa时，压力传感器检测到压力，把压力数据传至正压防爆控制器的显示屏，同时控制器自动关闭进气阀，打开电磁阀旁路节流阀，通过节流阀补充压缩空气，直至柜内压力稳定在200pa到400pa之间，正压防爆柜开始进入自动运行状态，此时调试完毕，可以正常使用。

故障处理

使用过程中，当正压柜内压力低于100pa时，防爆声光报警灯会发出警报，这时需要运维人员检查进气设备和进气管是否异常，一般为压缩机或仪表风设备没有正常供气或进气管堵塞两种情况，处理后，故障解除。当运维人员长时间不处理故障，柜内压力低至50pa，自控系统会切断正压腔主电源，防止发生失爆，同时，防爆声光报警灯会持续发出警报。
