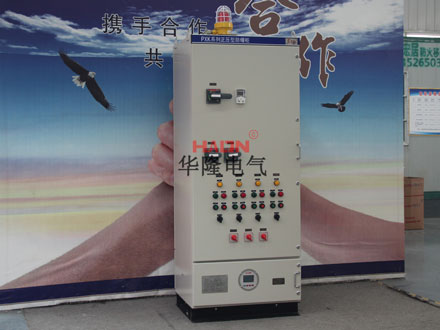

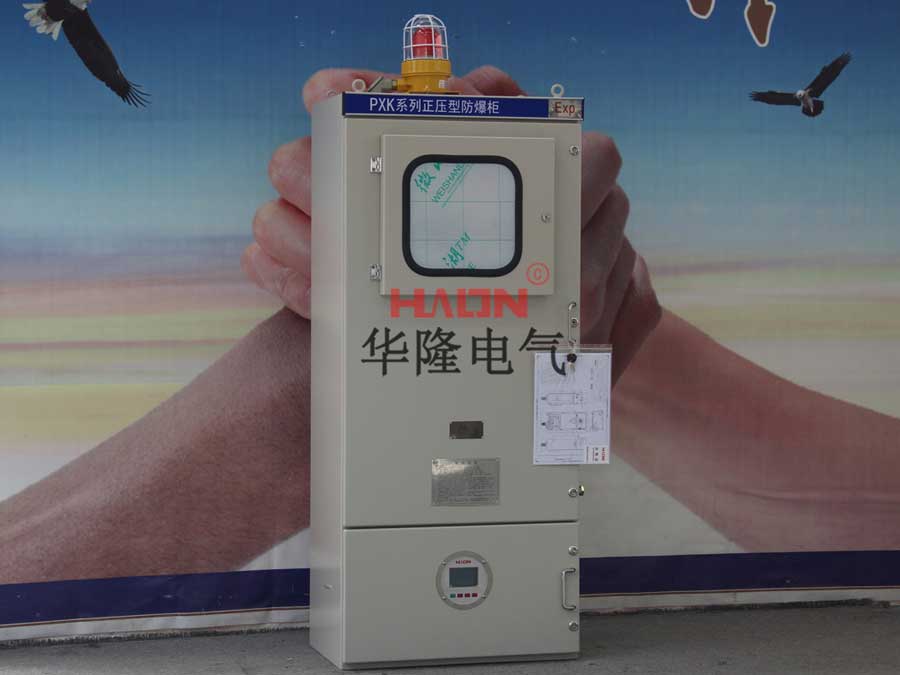

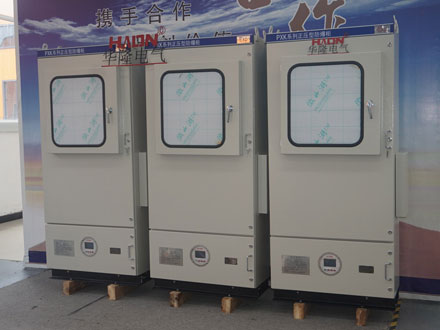

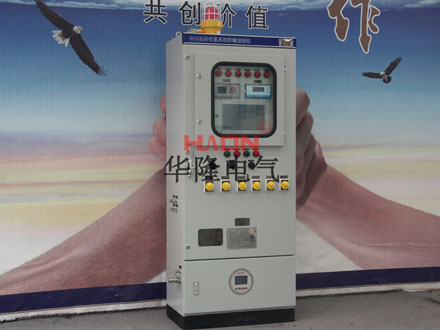

上下式防爆正压柜

产品描述:上下式防爆正压柜特点、厂家、防爆原理、技术参数详解,华隆电气厂家直销,价格咨询热线:15637170993...
报价电话:156 3717 0993
在线咨询

上下式防爆正压柜产品介绍

上下式防爆正压柜由柜体、自控系统、布气系统、报警系统、配电系统组成,柜体分为正压腔和副腔,正压腔内装仪器、仪表、PLC触摸屏等配电系统元件,副腔内装正压防爆自控系统、报警系统、进出电缆,作为三相四线制(380V/220V)交流低压电器,保障配电系统和检测仪表、分析仪、触摸屏、大功率变频器在防爆区域的安全运行,适用于化工、石油、海上钻井平台、烟气分析、水质分析、冶金、轻工、纺织、生物工程、航天航空等领域的爆炸性气体或粉尘环境。

上下式防爆正压柜

上下式防爆正压柜防爆原理

采用介质隔离点燃源的防爆措施,防爆正压柜内充满洁净压缩气体,使柜体形成微正压环境,与外部形成压力差,外部易燃易爆的混合性气体和粉尘无法进入柜内,接触不到带电元件运行时产生的电火花,就不会发生爆炸,从而达到防爆目的。

上下式防爆正压柜特点

1.适用范围广,防爆1区选用px型防爆正压柜,2区选用pz型防爆正压柜,粉尘21、22区选用pd型防爆正压柜;
2.使用方式多,有通风型和补偿型,通风型防爆正压柜为不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热功能,适用于解决大功率变频器的散热问题;补偿型为间断性供气,正压腔具有良好的密封性,耗气量小,节约使用成本;
3.采用GGD柜架或箱式,碳钢或不锈钢材质,表面静电喷塑,外形美观,柜体上下结构,可挂式、立式、落地式安装,可底部、左右两侧、后侧,前门操作,后门检修;
4.自控系统采用IIC级正压防爆控制器,具有独立防爆认证证书,自控系统液晶显示屏,集成化高,体积小,运行稳定,具有可视性等优点;
5.具备自动换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能,操作使用方便;
6.全新功能,加入实时状态在线监测功能和短信通知功能,用户可以使用手机微信小程序或电脑后台查看防爆正压柜实时状态和各项参数,防爆正压柜运行异常时,系统后台会自动发送短信至用户手机,提醒用户;
7.现场需具备气源,进气气源为净化空气(如:仪表风或压缩空气)或氮气,注意在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全;
8.柜内全部使用均流管,材质为紫铜布管,不仅能过滤掉很多杂物,还能使柜内气压保持均衡,防爆性能稳定;
9.触摸屏和操作面板加装防护门,防止烟尘,防止误动作,整柜部件采用304不锈钢材质,防腐性能好;
10.面板使用防静电触摸板,内外接地更安全可靠。

上下式防爆正压柜技术参数

1.执行标准:GB3836.1、GB3836.2、GB3836.3、GB3836.5、GB3836.9、IEC60079
2.防爆标志:ExdeibmbpxIICT4、ExdeibmbpzIICT4
3.额定电压:AC220/380V
4.主回路额定电流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A、100A、630A
5.防护等级:IP54
6.防腐等级:WF1、WF2
7. 进线口螺纹:G2~G4
8. 出线口螺纹:G1/2~G3
9.正常工作压力值:200~300Pa
10压力报警值:100pa
11.气源压力要求:>0.2~0.8MPa
12.换气时间:30min
13.耗气量:20m³/h
14.最低正压保护值:50pa
15.最高正压保护值:400pa

上下式防爆正压柜安装调试

a、 柜体安装
1、柜体的安装位置:户内或户外有棚顶,无明显震动平坦的地方。
2、本产品安装方式为落地式和壁挂式,本柜设置了专用于固定的安装孔,具体参数详见技术附件或产品实物。
3、布线方式为电缆布线,用户电缆结构可参考相关国家标准和行业标准,并结合本柜的结构要求进行设计、施工。
4、搬运时注意,本产品严禁大幅度倾斜,倾斜度不大于100。
5、本产品在运输、安装定位时,严禁采用撬、锤等方式进行搬动。否则,可能影响产品的密封性能,导致本产品无法正常运行。
6、本产品设置了进气口和排气口,供用户接管。用户须按“气路管道布置图”布置进气管道,排气口经过防火阀后在现场排放或引至安全区域排放,用户现场须提供进气气源(保护气体),气源压力一般控制在0.2-0.8MPa,进气气源为净化空气(如:仪表风)或氮气,(注意:在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全)。
7、由于内装工控电器、触摸屏等精密电器,气源进口处需加装干燥过滤器,以确保气源为干燥清洁的空气,否则会影响电器的使用寿命。
8、严禁进气气源为爆炸性混合气体!!
b、用户元件的安装
1、由于内装配电系统元件由用户自行调整,因此,用户必须在安全区内进行设定、调试。
2、不得撤拆面板上的电器元件,以免影响柜体的气密性能。
3、本产品必须由专业电工,进行操作。
4、用户按我公司提供的电器系统图、接线图、端子图等技术文件,结合产品实际情况逐一对应进行接线。
5、接线时,请注意各进出电缆的密封性(严禁将通头中的密封圈弃之不用),并视各电缆的松紧程度,用防爆胶泥作适当的密封处理。
6、用户的接线、调试完后,将各门关闭时,一定要保证其密封性能。
7、本柜体必须按要求将接地线接到专用接地螺丝上。
