pxk系列防爆正压柜

产品描述：关于pxk系列防爆正压柜的产品型号、特点、参数、使用说明、图片等，pxk防爆正压柜价格咨询电话15637170993....

报价电话:156 3717 0992

pxk系列防爆正压柜产品介绍

pxk系列防爆正压柜属于非标定制产品，近几年在环保行业烟气分析在线监测和水质分析的应用比较热门，常用于配套VOS烟气分析仪、SEMS烟气分析仪，适合各品牌、各类型的分析仪使用，适用于ⅡA、ⅡB、ⅡC级，温度组别为T1～T4的爆炸性气体或蒸气环境，工作环境温度-20℃～+40℃之间，25℃时，相对湿度95％以下，对用户内装电器元件不受限制。

pxk系列防爆正压柜型号说明

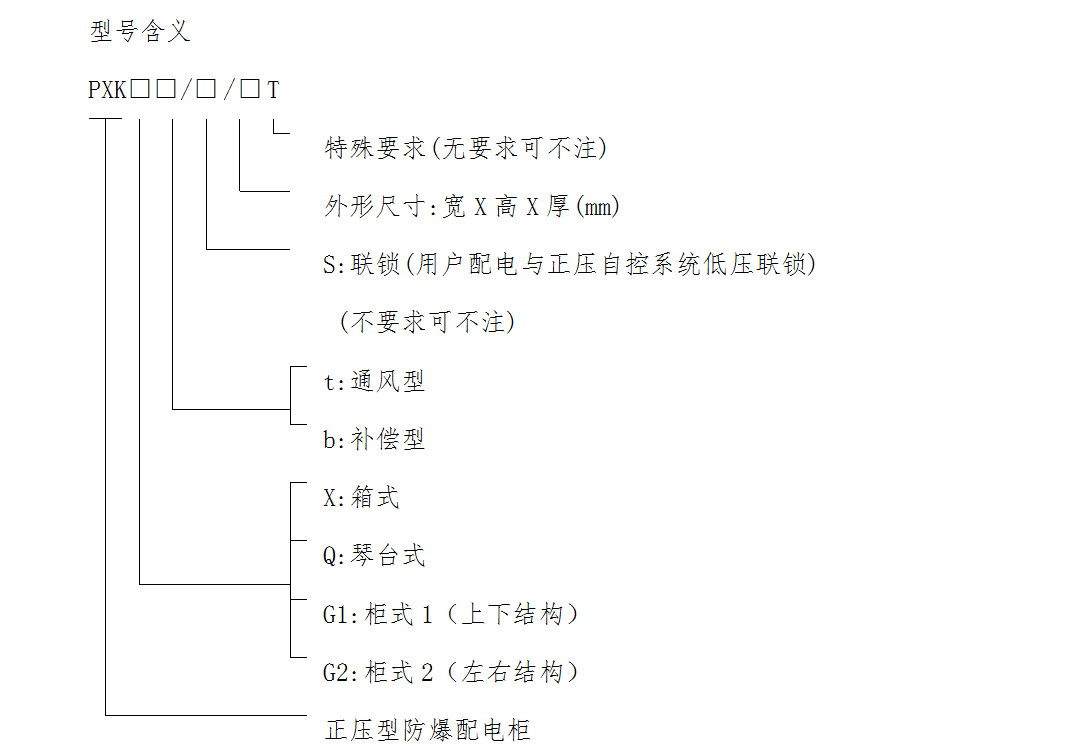

pxk系列防爆正压柜型号示意图

pxk系列防爆正压柜原理

pxk防爆正压柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。

pxk系列防爆正压柜特点

1.适用范围广，防爆1区选用px型防爆正压柜，2区选用pz型防爆正压柜，粉尘21、22区选用pd型防爆正压柜；
2.使用方式多，有通风型和补偿型，通风型防爆正压柜为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能，适用于解决大功率变频器的散热问题；补偿型为间断性供气，正压腔具有良好的密封性，耗气量小，节约使用成本；
3.采用GGD柜架或箱式，碳钢或不锈钢材质，表面静电喷塑，外形美观，柜体上下结构，可挂式、立式、落地式安装，可底部、左右两侧、后侧进出线，前门操作，后门检修；
4.自控系统采用IIC级正压防爆控制器，具有独立防爆认证证书，自控系统液晶显示屏，集成化高，体积小，运行稳定，具有可视性等优点；
5.具备自动换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能，操作使用方便；
6.全新功能，加入实时状态在线监测功能和短信通知功能，用户可以使用手机微信小程序或电脑后台登陆查看防爆正压柜实时运行状态和各项参数，防爆正压柜运行异常时，系统后台会自动发送短信至用户手机，提醒用户；
7.现场需具备气源，进气气源为净化空气（如：仪表风或压缩空气）或氮气，注意在密闭的操作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护气体，请注意现场通风，以确保人身安全；
8.柜内全部使用均流管，材质为紫铜布管，不仅能过滤掉很多杂物，还能使柜内气压保持均衡，防爆性能稳定；
9.触摸屏和操作面板加装防护门，防止烟尘，防止误动作，整柜部件采用304不锈钢材质，防腐性能好；

10.面板使用防静电触摸板，内外接地更安全可靠。

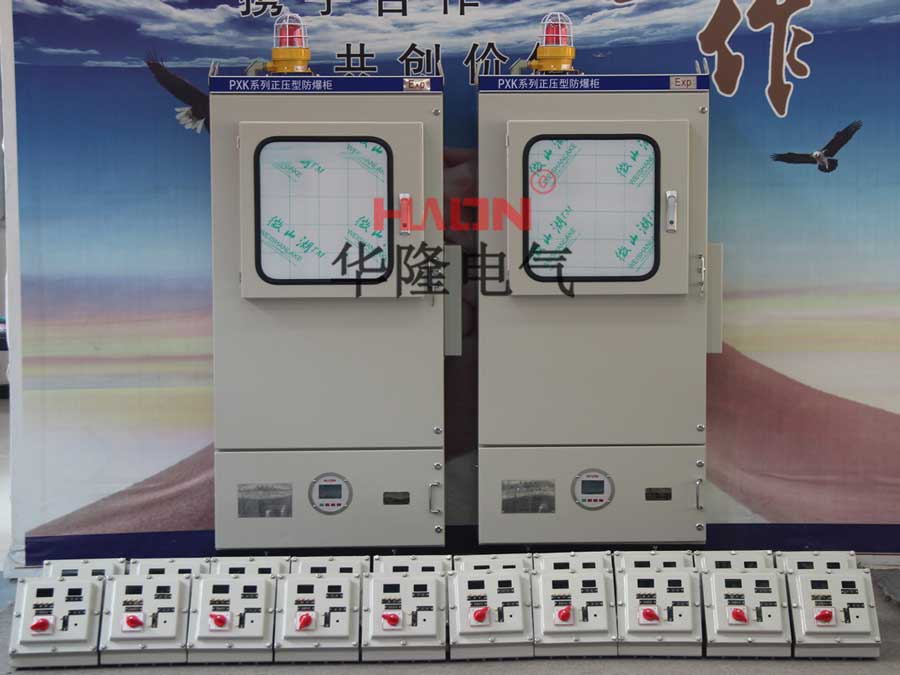

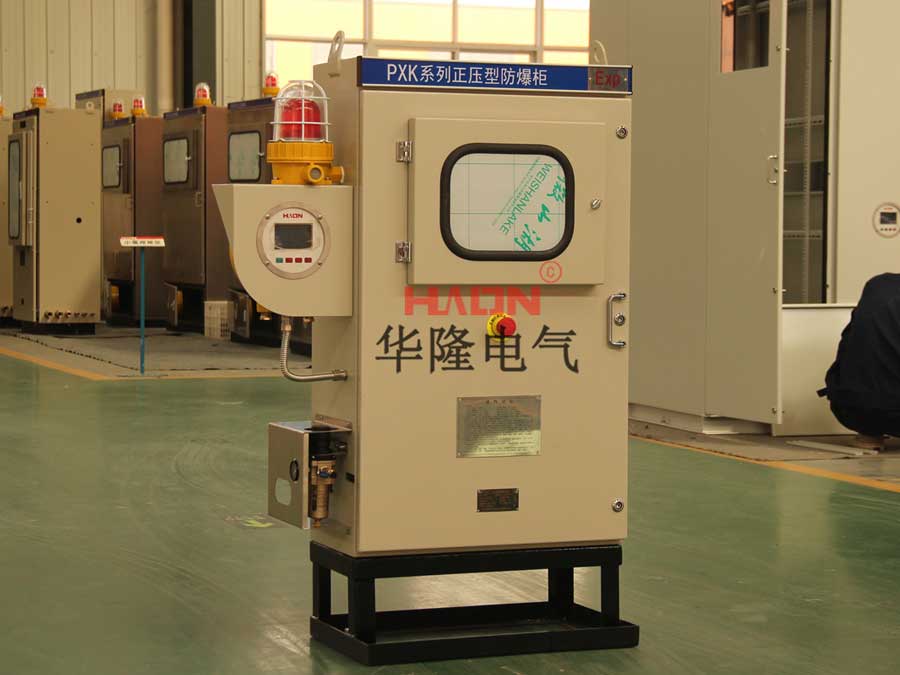

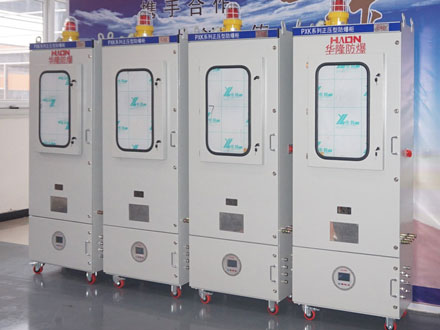

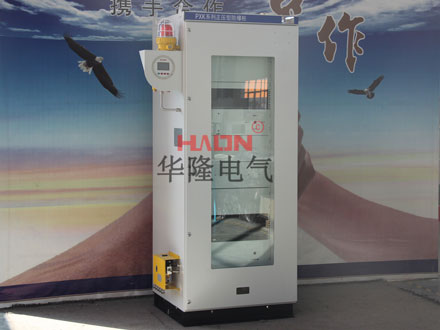

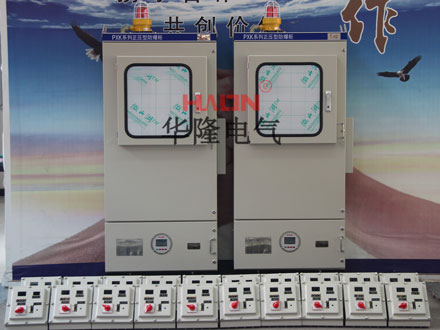

pxk系列防爆正压柜

pxk系列防爆正压柜技术参数

1.执行标准:GB3836.1、GB3836.2、GB3836.3、GB3836.5、GB3836.9、IEC6007
2.防爆标志:ExdeibmbpxIICT4、ExdeibmbpzIICT4
3.额定电压:AC220/380V
4.主回路额定电流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A、100A、630A
5.防护等级:IP54
6.防腐等级:WF1、WF2
7. 进线口螺纹:G2~G
8. 出线口螺纹:G1/2~G3
9.进气口流量要求:≥200m³/h
10.正常工作压力值:200～300Pa
11.低压力报警值:100pa
12.气源压力要求:0.2～0.8MPa
13.换气时间:30min
14.耗气量:20m³/h
15.最低正压保护值:50pa
16.最高正压保护值:400pa

pxk系列防爆正压柜使用方法

正压防爆控制器调试
调试前检查，检查各部分是否完好无损，有无影响防爆性能等，接线是否正确（接控制电源：AC220V），手动阀是否打开。一切正常后方可进行调试。
关门调试：在配置好气源后，接通电源。将进气阀完全打开，按下“启动”按钮，进气电磁阀打开，倒计时30分钟开始计时，进入换气状态。30分钟后换气结束，压力值大于100Pa时，传感器检测正压腔内压力值，并显示在系统窗口中，进气电磁阀关闭，通过电磁阀旁路节流阀给柜内补气，使压力表值持续稳定在200-300Pa之间，即整柜进入自动运行状态，同时给正压腔内“接触器”送电，主电路可送电进行正常工作，即调试完毕。
在使用过程中，若压力降低，当压力值低于100Pa时，防爆警灯会报警，进入欠压报警状态，当进气故障未排除，柜内压力低于50Pa时，自控系统将切断正压腔主电源；系统将一直处于欠压报警状态（可通过按下“消音”按键解除）；此为低压保护及电气联锁过程。
当正压腔压力高于400Pa时，限压阀打开，经过一段时间，正压腔的内部气压逐渐下降，使柜内压力限制在正常压力范围之内，阀门关闭，此过程为高压限制保护过程，本产品出厂时，各参数已设定好，严禁用户擅自更改参数。用户在调试时请注意仪表、自控线路及取样管路的畅通。
本产品经运输、安装等环节后，必须严格按照低压成套设备的检验、调试标准进行检查。根据本产品随箱技术附件（总装图纸等）以及用户的设计图纸逐一对照，进行检查和操作，调试完毕后，即可使用。
