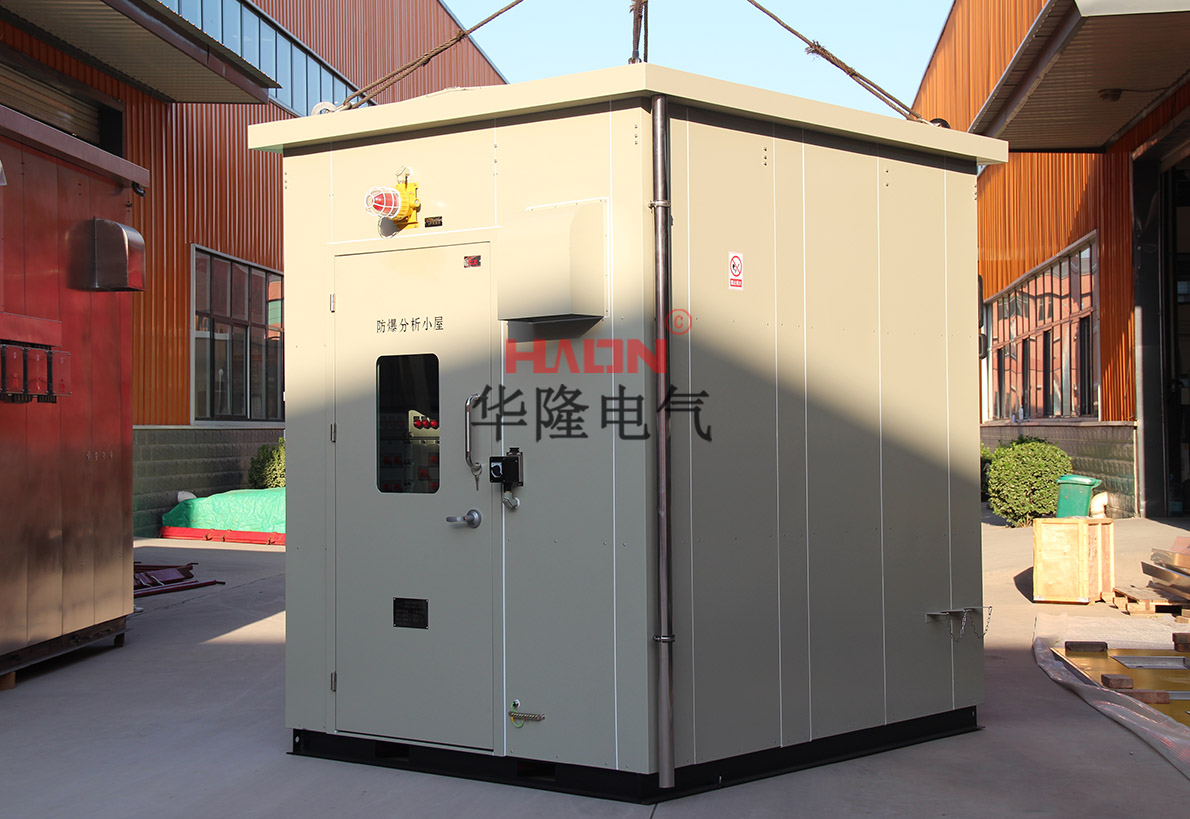

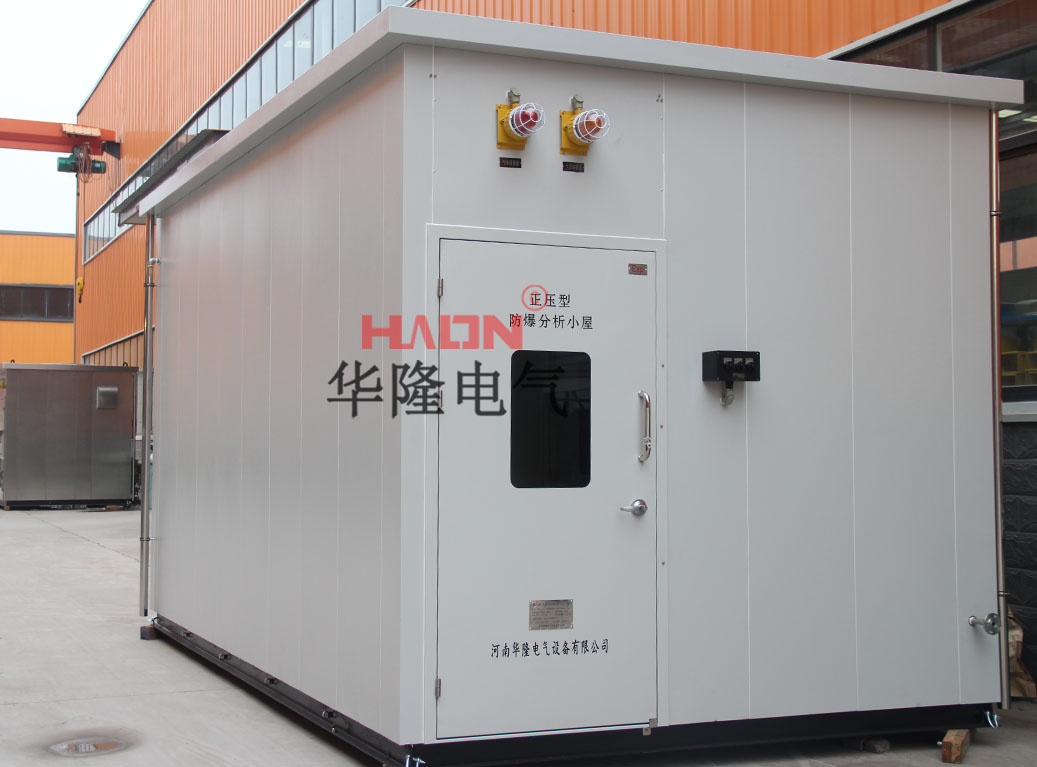

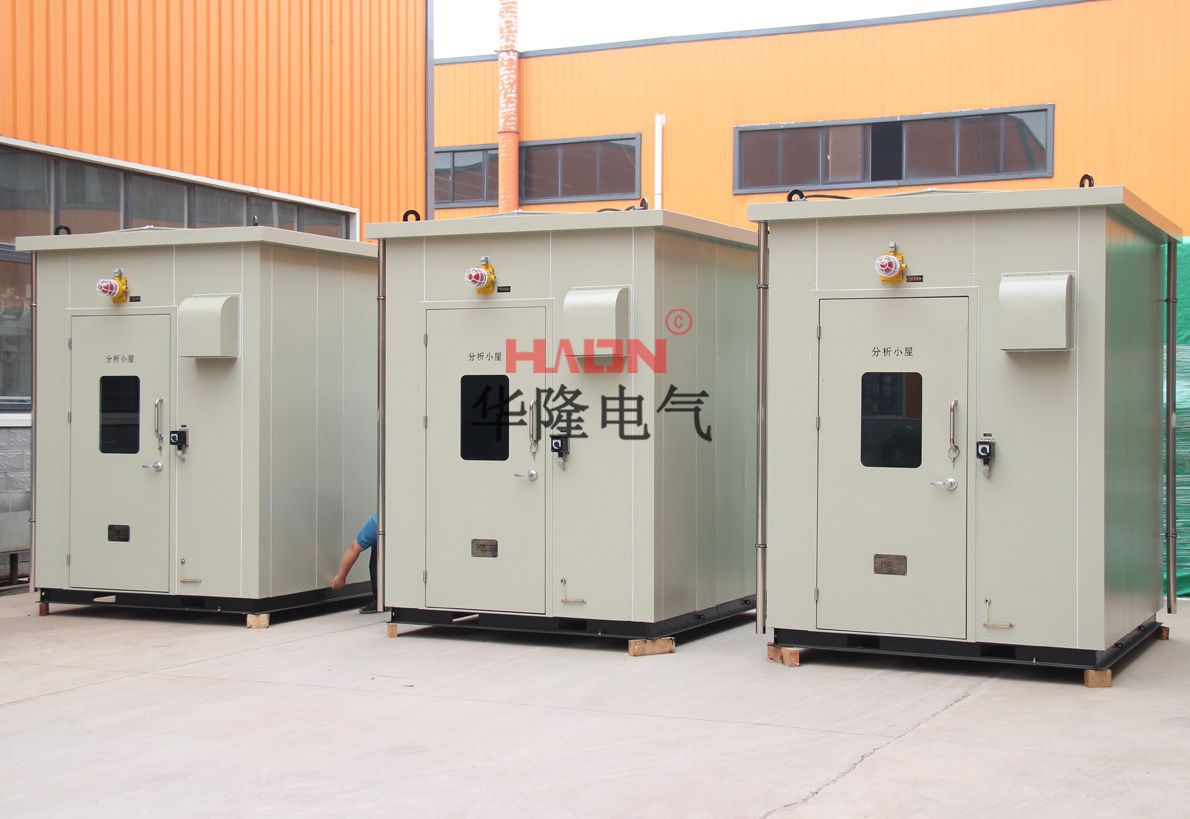

碳钢防爆小屋

碳钢防爆小屋集在线分析仪表及样品处理系统于一体，并配备有配电、空调系统、照明及分析仪表所需载气、标准气、仪表空气等基本设施。

它能满足在线分析仪表从成套系统所要求的特殊环境条件，如温度、湿度、防尘防爆等，为在线分析仪表的现场安装、投运及维护提供了极大的方便。

防爆小屋广泛应用于石油、炼化、冶金、轻工、医药、生化等行业具有可燃性气体的危险场所。

一、引用标准

GB 3836.1-2010 《爆炸性气体环境用电气设备 第1部分:通用要求》。

GB 3836.2-2010 《爆炸性气体环境用电气设备 第2部分:隔爆型"d"》。

GB 3836.3-2010 《爆炸性气体环境用电气设备 第3部分:增安型"e"》。

GB 3836.15-2010 《爆炸性气体环境用电气设备 第15部分:危险场所电器安装（煤矿除外）》。

CECS 102 《门式钢架轻型房屋钢结构技术规程》

GB 50017 《钢结构设计规范》

GB 50007 《建筑地基基础设计规范》

GB 50011 《建筑抗震设计规范》

GB 50016 《建筑设计防火规范》

GB 50116 《火灾自动报警系统设计规范》

GB/T15464《仪器仪表包装通用技术条件》

ZBY 002  《仪器仪表运输、运输贮存基本环境条件及试验方法》

ZBY 003  《仪器仪表包装技术条件》

二、 使用环境条件

2.1 环境温度：-40℃ ～ 45℃.

2.2 海拔高度：不超过2000m

三、碳钢防爆小屋主要的技术参数

3.1 防爆等级：Exde ib mb pzⅡC T4 Gc

3.2 防护等级：IP54

3.3 型号：PXK型

3.4 电    源：220VAC，50Hz，63A

3.5 外形尺寸：根据用户所放设备的数量和尺寸来定。

四、结构形式设计

4.1基本结构

碳钢防爆小屋采用橇座型钢结构基础形式，为槽钢焊接框架式结构，外墙及屋顶采用π型板拼装，双层墙夹层设计。底座和骨架为金属结构，防腐蚀，有足够的机械强度及刚性、焊接牢固。底座有固定孔，用于固定小屋于现场平台上。顶部配整体吊装耳环，完全能满足多次起吊、运输及支撑墙面安装设备的承载要求。结构负载能力为500Kg/㎡，屋顶最小承受力为250 Kg/㎡，完全满足常规雪荷载要求和安装人员的重量而无永久性变形。

4.2墙、顶和地面

●小屋内外墙、屋顶、吊顶、雨棚等均采用1.2mm厚的Q235优质钢板，表面喷塑处理，美观大方，墙面坚固可靠可以承载安装于后面的电气仪表及相关取样系统等。

● 小屋各结构件之间采用密封胶进行密封处理，能避免粉尘和雨水进入。屋顶倾斜度≥5%，呈A字型结构。

● 内外墙之间及内外屋顶之间填充70mm厚 阻燃材料。

● 地板采用4.0mm厚防滑花纹钢板。地板有足够的强度能同时支撑安装的所有设备和多名维修人员的重量，而不产生永久性变形。

4.3门窗

碳钢防爆小屋设一个防爆门，外开型，非折叠结构，带绝热保温功能，尺寸为2000(H)×900(W)mm,材质与内外墙板材质相符，带有安全可视窗，配置推杆式逃生安全锁，铰链和螺钉为304不锈钢材质。门外有孔锁及把手，门和窗框边缝镶有橡胶密封条。门窗玻璃采用可视安全玻璃，尺寸为400mm×600mm。门上方设有防雨檐，倾斜度≥5%。

五、 小屋系统组成

5.1 配电系统

小屋内仪表电源与公用电源采用统一供电和分开控制。所有电气设备均采用防爆设备。设备之间采用线槽和电缆桥架进行连接。电路从安全环境接出，通过线槽连接到分析小屋外部防爆接线盒上。各个仪表设备配置单独开关，便于单独停电，并在电源分配箱各开关位置标明相对应的分析仪或配套设备名称。分析小屋内配置有用于电动工具或测试设备的防爆维修电源插座。

5.2电器安装

a.一般要求： 分析小屋内的电器设备都具有防爆安全认证证书，每个用电设备都有独立隔离的电源开关。

    b.电源分配

分析小屋根据现场情况设置电源开关，一般设置为市电和UPS电源，分别作为分析小屋内所有用电设备的总电源，所有仪表用电、通风采用 UPS电源，空调和其它用电采用市电电源，电源系统分配按仪表、照明、空调、通风和备用等要求进行分配。空调单独设防爆断路器。

c.照明

室内照度应高于250lx，需要经常检查和维护部位应有增加局部照明装置； 有二个内部照明灯。

d.插座

在分析小屋内部留有插座，以利于维护时用电。

5.3室内环境温度调节系统

分析小屋采用空调调节温度，为防爆壁挂式空调一台。可使室内环境温度在寒冷环境下保持在20℃~30℃范围内，相对湿度＜90%，为室内工作人员提供舒适的环境温度。

5.4 空气置换系统

    分析小屋采用1台防爆风机进行机械通风，室内设风机手动启停开关。小屋内配置空气置换系统可对小屋内空气进行置换，使室内空气始终保持新鲜清新，流动畅通。

5.5 安全检测报警系统

    为了预测和防止不安全的状况在分析小屋内出现，分析小屋内应有可燃、有毒气体检测仪、氧气浓度分析仪（氧含量低应报警，人员不得进入）、就地闪光报警灯和所有相关的输入/输出继电器联锁系统，警灯安装在分析小屋门外。可燃、有毒气体报警、氧气浓度报警要求在现场和合成气控制室电信报警盘上均有。气体报警后自启风机。

在任何通道之内，地板与上空的障碍物之间的净空应大于2m.需要维护人员进入的区域不得存在任何尖角和突出物。

5.6 管路系统

小屋预留仪表管路的进出开孔，开孔尺寸及定位以买方提供图纸为准。

六、分析小屋配置清单

序号 名     称 说  明 数量 位置

1 防爆接线箱（公共电源） 材质：铸铝合金 1 室外

2 防爆控制箱（防爆开关） 型号：BXK 2 室内

3 防爆照明（动力）配电箱（综合配电） 材质：铸铝合金 1 室内

1 防爆排风扇 CBF 1 室内

小屋内照明、插座

1 LED防爆灯（其中一台带应急） 220VAC    50Hz 2 室内

2 防爆控制箱（防爆插销） 220V AC 50Hz 15A 1 室内

分析小屋报警系统

1 可燃气报警仪 一体化式 1 室内

2 有毒气体报警仪 一体化式 1 室内

3 氧气报警仪 一体化式 1 室内

4 防爆声光报警灯 　 1 室外

1 防爆接线箱（信号） 模拟信号      1个 室外

2 防爆接线箱（UPS） UPS电源 1个 室外

小屋温度控制装置

1 防爆空调 1.5P 1套 室内外

1 灭火器 3KG 2个 室内

碳钢防爆小屋 参考尺寸：3000（H）*3000（L）*2800(W)

配电系统

成套系统

防爆辅材

以上配置是严格按照国家GB 3836.1-2010《爆炸性气体环境用电气设备》及相关标准的基础上，根据用户具体要求在技术条件允许且符合相关标准的情况设计的相应配置。所有配置由分析小屋厂家统一成套供应。
