概述

为贯彻《中华人民共和国环境保护法》，防治环境污染，保护和改善生活环境和生态环境，加强环境管理，2001年1月1日开始执行《火电厂烟气排放连续监测技术规范》《固定污染物排放烟气连续监测系统技术要求及检测方法》，从此烟气排放在线监测系统成为火电厂必不可少的环保设备。

由于火电厂采用的燃料和废气有可燃性和挥发性，属于防爆区域，烟气排放在线监测系统必须在可靠安全空间使用才不会引发燃爆，为了解决这一问题，防爆小屋应时而出。

介绍

防爆小屋集成各类防爆电气于一体，包含配电系统、照明系统、新风系统、气体探测系统、连锁报警系统，每个系统由单个或多个电气设备组成，这些电气设备都是防爆型电气，在可燃气体环境内使用不会引发爆炸。VOC分析仪安装在正压型防爆机柜，放置于防爆小屋内部使用。即火电厂烟气排放在线监测防爆小屋。

使用要求

供电：AC220V±20%，频率50±2Hz；市电即可，建议就地取电，保证电压及电源频率相对稳定，由使用现场提供。

供气：气源为洁净压缩空气，气源压力0.2mpa～0.8mpa，仪表风即可；配置备用标气瓶，由使用现场提供。

环境温度：-20～50℃；湿度：≤90%；

安装建议：采用吊装方式，在脱硫塔平台部位设置防爆分析小屋或者替换原有的普通分析小屋，要求安装区域平整无振动，考虑到分析仪取样、观测、维护，在不影响安全的情况下，尽量靠近烟气排放源。

方案

基本构成

设置烟气排放在线监测防爆小屋一座，内装正压型防爆机柜一台或多台。（防爆小屋尺寸视分析仪机柜大小和数量而定）

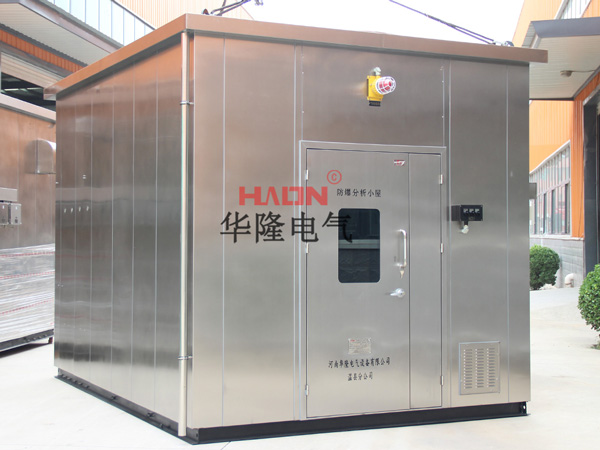

分析小屋为框架式结构，内外墙体不锈钢材质，墙体夹层为阻燃棉。外墙及房顶采用1.5mm304不锈钢板折弯对接组焊，内墙及屋顶采用1.5mm冷轧钢板折弯对焊；小屋设置有一个门，门材质为钢板，门与墙之间镶有橡胶密封条。门上带阻尼限位闭门器和推杆式逃生锁，门外有孔锁及把手，门上有观察窗，观测窗材质为防爆玻璃；屋内安装防爆配电箱、防爆照明灯、防爆型气体探测器、防爆空调、PLC防爆控制箱等电气设备，屋外墙设置挂式防爆接线箱，电源、信号等线路接入接线箱端子即可。

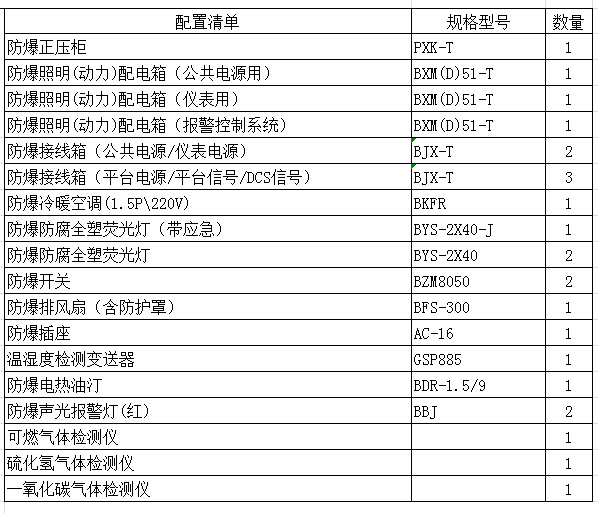

配置清单

配置清单
