防爆小屋

  防爆小屋概述

  防爆小屋又叫防爆分析小屋，用于化工石油现场在线分析监测固体污染源排放和挥发性有机物排放及可燃气体，防爆小屋可内装各品牌的CEMS分析仪和VOCS分析仪，保护仪器仪表在小屋内安全运行。防爆小屋分为结构型防爆小屋和正压型防爆小屋。结构型防爆小屋也叫隔爆小屋，分析仪需安装在单独的正压防爆柜内使用，确保分析仪机柜保持正压环境就能达到防爆效果，正压型防爆小屋内部既保持正压环境，所以可以使用普通分析仪机柜。

  防爆小屋适用环境

适用于爆炸性气体环境1区、2区危险场所;

适用于IIA、IIB、IIC级爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区;

适用于温度组别为T1—T6的环境;

适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境。

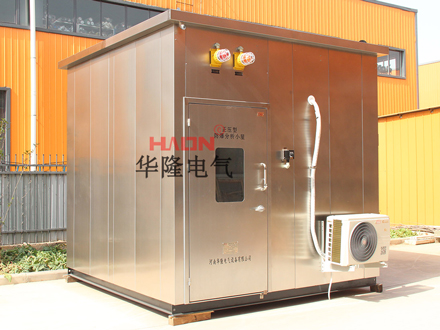

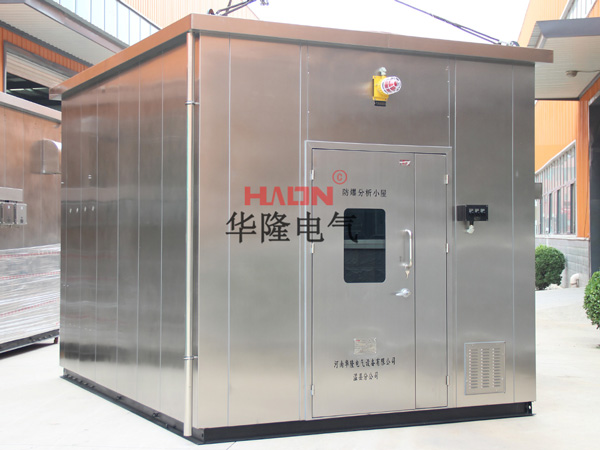

  防爆小屋结构

  防爆小屋为型钢焊接框架式结构，内外墙及屋顶由P型钢板拼装铆接而成。外墙和房顶采用1.5mm厚304SS材质，内墙采用1.5mm厚304不锈钢或碳钢材质，厚度和材质可按照客户要求制作，另外一般配置一个带视窗和推杆式逃生锁的门(可增加安全逃生门)。防爆小屋外墙一侧集中安装挂式防爆接线箱供电源及各种信号线进出，进线通过线槽接至小屋内墙的挂式防爆配电箱和控制箱，同时内部安装各类型气体探测器及防爆灯、防爆空调等。

  防爆小屋标准

  防爆小屋遵循现行防爆电气标准GB3836进行设计和生产，具体现行防爆小屋标准如下：

GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》

GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》

GB3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》

GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》

GB3836.5-2004《爆炸性气体环境用电设备 第5部分：正压外壳型“p”》

GB3836.8-2010《爆炸性环境 第8部分：“n”型电气设备》

GB3836.9-2014《爆炸性环境 第9部分：“m” 浇封型设备》

GB3836.17-2010《爆炸性环境 第17部分：正压房间的结构和使用》

GB3836.13-1997《爆炸性环境用防爆电气设备 第13部分-爆炸性气体环境用电气设备的检修》

GB3836.15-2000《爆炸性环境用防爆电气设备 第15部分-危险场所电气安装(煤矿除外)》

       防爆小屋技术参数

型号规格：PXK 防爆等级：ExdeibmbpIICT4Gc

防护等级：IP54

防腐等级：WF2

额定电压：AC 220V/380V

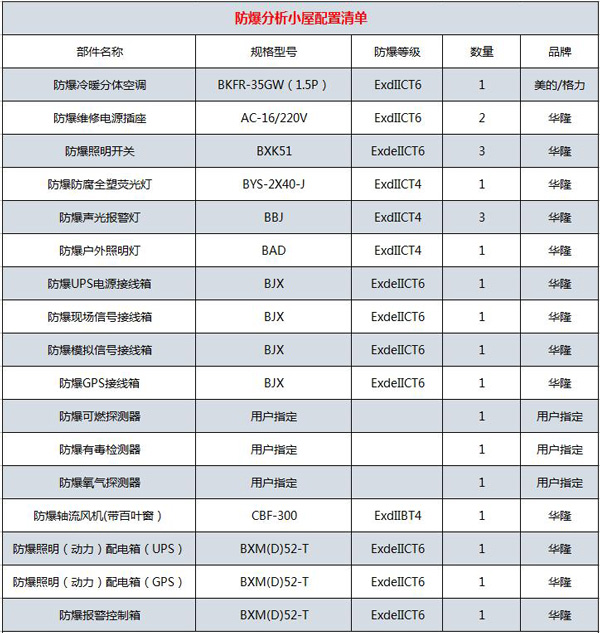

  防爆小屋配置单

以下所写配置为防爆小屋基本配置，实际配置以满足使用为主。所有防爆电器选用除有特殊说明外，需选用厂家为河南华隆电气。电器防爆等级不低于ExdIICT4。

      防爆小屋验收方法

外观检查：外观整洁大方，无破损、腐蚀、老化等现象，灯外表完好。

数量检查：按照采购合同及技术协议上标的物的数据，仔细核对数量、规格，检查是否符合要求，有无损坏、锈蚀情况，检查附件备件是否齐全。如有损坏，记录损坏部位以及程度。

功能检查：开关操作手柄位置正确，扳动灵活，和操作轴连接牢固，无虚动作。灯具启闭时反应正常，无闪烁，噪音和变色。

指标检查：小屋内外尺寸、板厚、填充物厚度、门尺寸等全部尺寸均符合技术协议要求;灯具的功率、应急时间均应满足技术协议要求，开关接触器触头接触良好。

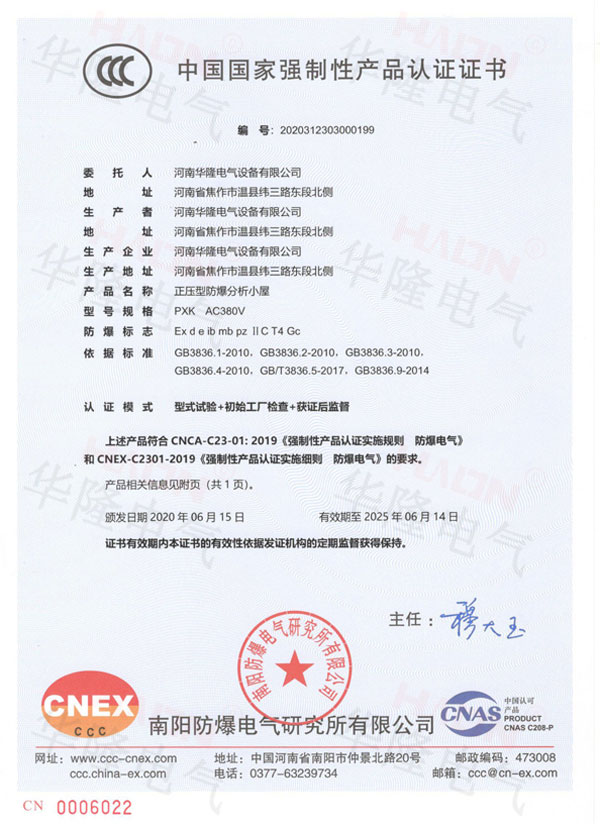

资料检查：检查国家颁发的产品防爆合格证、工业产品生产许可证、出厂合格证、说明书和内部接线图等技术资料文件。看数量是否齐全、型号是否匹配。
