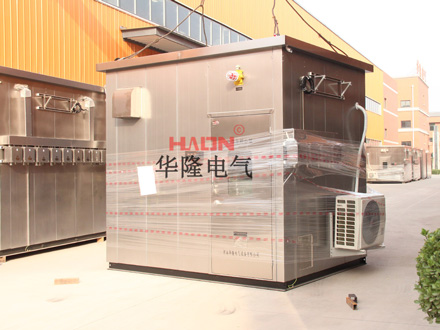

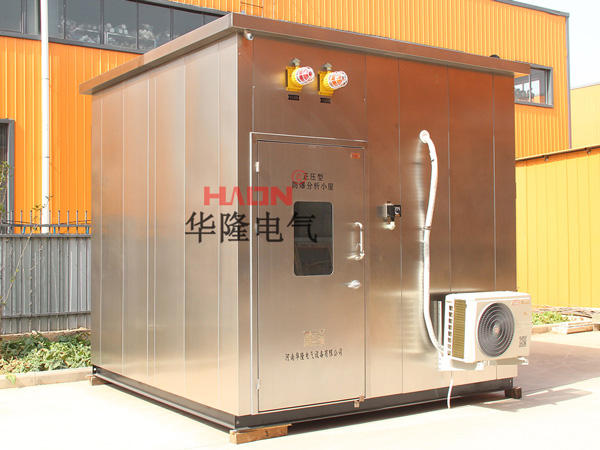

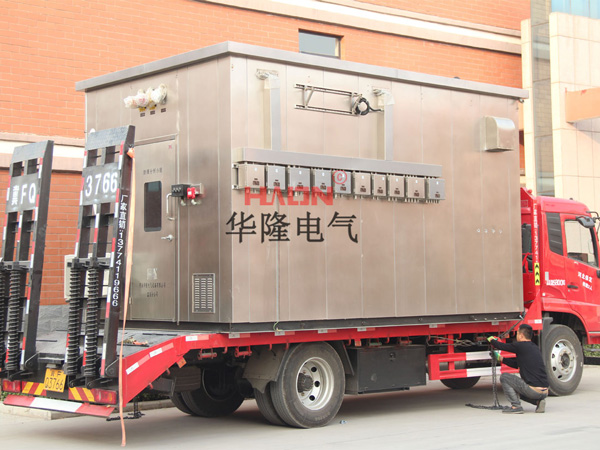

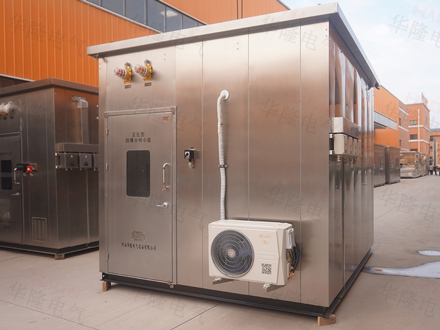

cems烟气在线监测防爆小屋

  cems烟气在线监测防爆小屋用于固定污染源非甲烷总烃在线监测，可以实现实时在线连续监测甲烷/非甲烷总烃、苯系物、烟气温度、压力、流速相关参数，并统计排放率、排放总量等，从而对测量到的数据进行有效管理。分析小屋内装VOCs分析仪机柜，分析仪机柜采用正压型防爆柜，正压防爆柜防爆等级要求为：Ex d mb px II CT6 Gb。

cems烟气在线监测防爆小屋特点

cems烟气在线监测防爆小屋具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，组网灵活，运行成本低。同时，防爆小屋采用模块化结构，组合方便，并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。

cems烟气在线监测防爆小屋参数

防爆标志：Expdemb[ia]IIBT4 Gb;

额定电压：AC380V

额定功率：30kW;

电源频率：50Hz;

工作压力：50～100Pa;

内部净容积;13m3;

输入气源：0.4～0.8MPa，(压缩气体或仪表空气);

输入气源流量：5m3/min;

最小换气时间：30min;

烟气监测防爆小屋技术要求

1.1 防爆小屋为室外的 CEMS 提供站房。

1.2 防爆小屋的基础荷载强度 2000 kg/m2，其面积应≥2.5×2.5 m2，空间高度应≥2.8 m，站房建在标高≥0 m 处。

1.3 防爆小屋内有空调，控制室内温度保持在( 20～30)℃，湿度应≤60 %，空调应具有来电自动重启功能，站房内应安装排风扇。

1.4 防爆小屋内配电功率能够满足仪表实际要求，功率不少于 8 kW，至少预留三孔插座 5个、稳压电源 1 个、 UPS 电源一个。

1.5 防爆小屋内应配有有生产资质单位生产的标准气体，且在有效期内。监测站房的防雷系统应符合 GB50057 的规定。

1.5.1 系统仪器设备的工作电源应有良好的接地措施，接地电缆应采用大于 4 mm2 的独芯护套电缆，接地电阻小于 4Ω，且不能和避雷接地线共用。

1.5.2 平台、监测站房、交流电源设备、机柜、仪表和设备金属外壳、管缆屏蔽层和套管的防雷接地，可利用厂内区域保护接地网，采用多点接地方式。厂区内不能提供接地线或提供的接地线达不到要求的，应在子站附近重做接地装置。

1.5.3 电源线和信号线设防雷装置。

1.5.4 接地线和零线不得共用，主机柜外壳和可导电的金属外壳要可靠接地。

1.5.5 电源线、信号线与避雷线的平行净距离≥1 m，交叉净距离≥0.3 m(见图 1)。

1.5.6 由烟囱或主烟道上数据柜引出的数据信号线要经过避雷器引入监测站房，应将避雷器接地端同站房保护地线可靠连接。

1.5.7 信号线为屏蔽电缆线，屏蔽层应有良好绝缘，不可与机架、柜体发生摩擦、打火，屏蔽层两端及中间均需做接地连接(如图 2)。

1.6 监测站房仪器应排列整齐，监测仪器顶平直度和平面度应不大于 5 mm，监测仪器牢固固定，可靠接地。二次接线正确、牢固可靠，配导线的端部应标明回路编号。配线工艺整齐，绑扎牢固，绝缘性好。

烟气防爆分析小屋电气清单

以下为防爆分析小屋电气配置清单，可根据实际需求添加或减少。所有防爆电器选用除有特殊说明外，电器防爆等级为Ex dIICT4。

2.1防爆接线箱(分析小屋外)

防爆小屋外墙需要安装以下防爆接线箱，具体要求如下：

防爆公用电源接线箱 1个

防爆仪表电源接线箱1个

防爆平台电源接线箱 1个

防爆平台信号接线箱1个

防爆DCS信号接线箱1个

2.2防爆配电箱 (分析小屋内)

防爆小屋内墙需要安装以下防爆箱，具体要求如下：

防爆公用电源配电箱 1个

防爆仪表电源配电箱 1个

防爆综合控制箱 1个

防爆荧光灯(40W×2，室外) 1套

防爆荧光灯(40W×2，室内，其中一套带应急功能) 2套

灯开关 (室外) 2个

防爆风机 1套

风机开关(室外) 1个

风机需与报警控制系统联动，室外设排风扇启动开关，风机每间隔4个小时启动一次，每次排风5分钟。

防爆冷暖分体式 1套

防爆维修电源插座(220 VAC 10A)2个

防爆电暖器 1套

可燃气体检测报警仪1个

低氧气体检测报警仪 1个

防爆声光报警灯 3套

连锁报警控制系统 1套
