防爆配电箱接线图纸符号表示什么
发布时间:2023-08-19浏览次数:0

在工程设计和施工中,防爆配电箱的接线图纸是非常重要的。它可以清晰地展示出各个元件之间的连接关系,便于施工人员理解和操作。然而,对于非专业人员来说,防爆配电箱的接线图纸中的符号可能难以理解。本文将详细介绍防爆配电箱接线图纸中常用的符号及其表示的含义。

防爆配电箱接线图

1. 电源符号:通常用一根带有箭头的线表示,箭头指向电源的正极。

2. 负荷符号:通常用一根带有箭头的线表示,箭头指向负荷的方向。

3. 控制线:通常用一根细线表示,线两端有一个圈。

4. 信号线:通常用一根细线表示,线两端有一个感叹号。

5. 地线:通常用一根细线表示,线两端有一个小圆圈。

6. 开关符号:通常用一个方框和一根竖直线组成,方框内有一个杠杆。

7. 熔断器符号:通常用一个方框和一根横直线组成,方框内有一个圆圈和一个杠杆。

8. 继电器符号:通常用一个方框和一根横直线组成,方框内有一个圆圈和两个杠杆。

9. 接触器符号:通常用一个方框和一根横直线组成,方框内有一个圆圈和三个杠杆。

10. 热保护器符号:通常用一个方框和一根横直线组成,方框内有一个圆圈和两个杠杆。

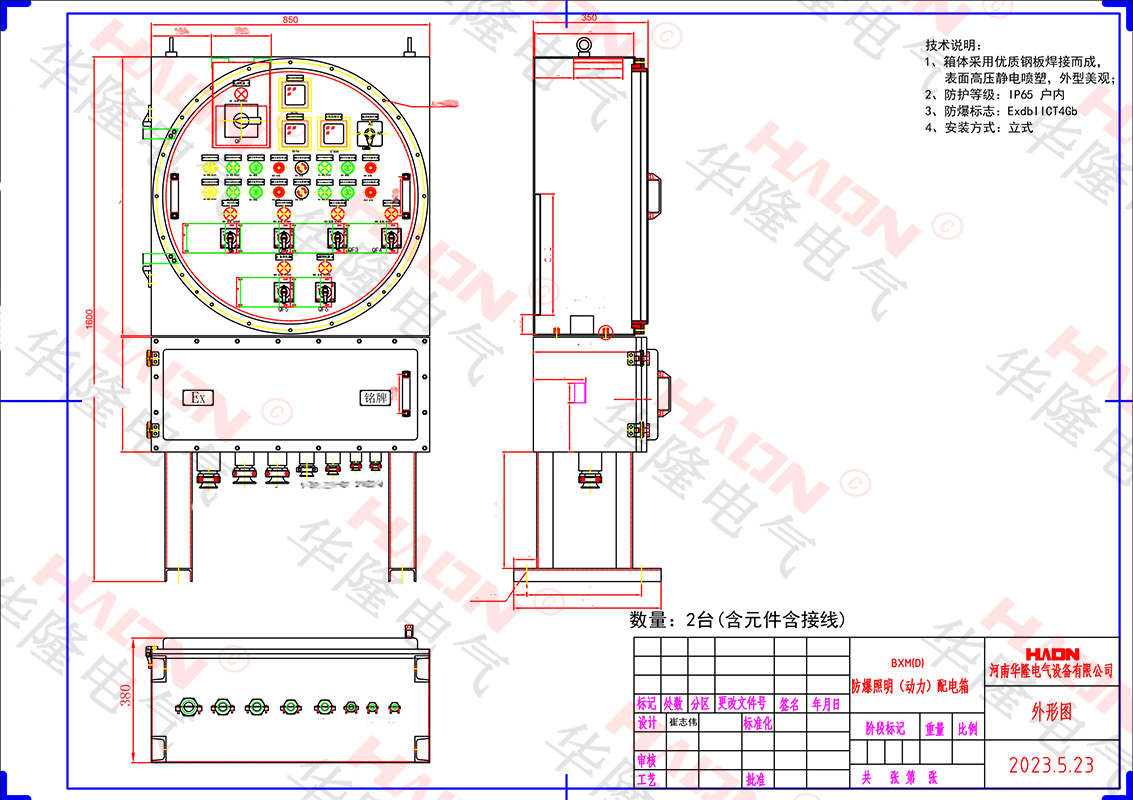

防爆配电箱外形图

以上就是防爆配电箱接线图纸中常用的一些符号及其表示的含义。在阅读接线图纸时,如果对某个符号的含义不清楚,可以查阅相关的电气设计手册或者向专业的电气工程师请教。

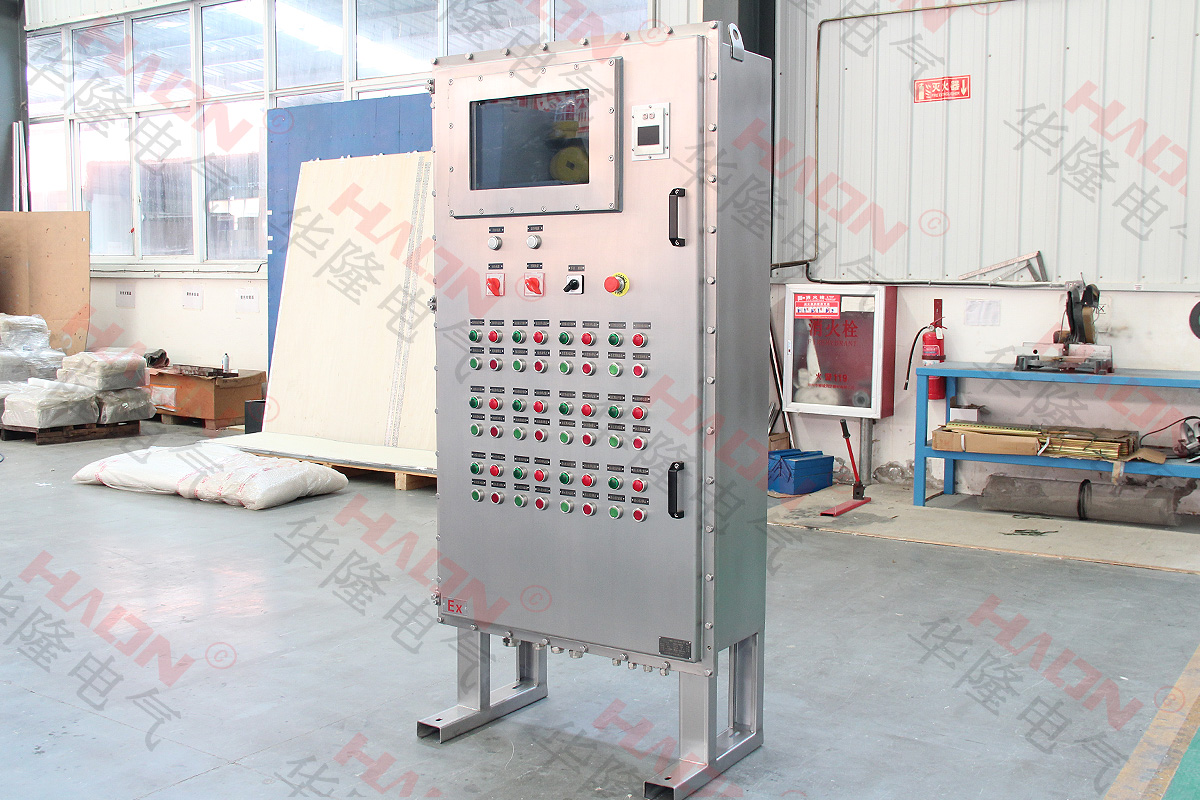

防爆配电箱
