1 涡管致冷原理
涡管工作原理图
如图所示,具有一定压力压缩气体进到涡流管喷头后澎涨并加快,当加快后气旋从切线方向射进一个圆柱状的涡流发生器,产生随意涡旋。随意涡旋的转动角速度愈接近核心越大,因为角速度不一样,在随意涡旋的层和层中间就会产生磨擦,核心部分气旋就速率较大,磨擦结论是把能量传输给表层角速度相对较低的气旋,核心层部分气旋丧失机械能,机械能低,速率减少,温度下降,根据涡流管中心填料从一端引出来,获得致冷所需要的冷气流。而表层部分气旋得到动量矩,机械能提升,与此同时又和涡旋壁厚磨擦,将一些机械能转化为热量,从涡流管的另一端根据调压阀被引出来,产生热气流。
通俗点说便是旋转气旋沿涡旋壁厚进到内部结构,散热管内气流过涡旋交换后造成能量分离出来,气旋被切割成双股气旋,一股是热气流,另一股是冷气流。在散热管的终端设备,一部分压缩气体根据调节阀门以暖空气的形式泻出,剩下的压缩气体以较低速率进到散热管转动气旋的核心回到,那股冷气流根据产生器核心产生低温冷气机汇聚到冷气机端排出来。
1.1 涡管详细介绍
涡管致冷是通过喷头、涡旋室、分离出来填料、管道和调压阀构成。涡旋室垂直居中,将管道 分成冷、热两边。喷头顺着涡旋室径向布局,即正确引导高压气流气旋切线方向进到涡旋室,
填料在涡旋室与冷管道中间,冷端管道出入口装上调压阀。键入一定压力压缩气体,根据涡流管内部结构热传递,一端造成强冷空气(在7Bar,25℃干空气时,最少冷气机环境温度可以达到-45℃),一端造成暖空气(最高温可以达到110℃)。热流端配有一个中小型可调节阀,有手动式调节旋钮,这样就能手动控制冷气流温度随和总流量,通过调整热流端阀来获得令人满意的冷气机主要参数。
1.2涡管归类
涡管是由一个里面能够更换产生器来调节所需的环境温度平台流量。产生器主要包括两类:一种是操纵冷气机湿度的产生器,一种是操纵冷气机流量产生器。
1.3涡管致冷特性
1.所产生的冷气机最少可以达到零下45℃,而且没有运动构件;
2.结构紧凑,维护保养简易;
3.总流量速度从1到100SCFM(28到4248SLPM);
4.空调制冷量较大能够达到60000Btu/hr(1512Kcal/hr);
5.选用高强度不锈钢材料生产制造,耐腐蚀,抗氧化性,抗持续高温;
6.不用电、不需要任何化合物、没火花放电造成;
7.体型小、重量较轻、防冲撞;
8.运行快,同时可根据闸阀迅速调整。
1.4涡管常见汽体
常见汽体能是气体、二氧化碳、N2等。高压空气为常温下时,冷气流温度能够达到-10℃~-45℃,热气流温度可以达到100℃~130℃。
2 涡管致冷在防爆正压柜中的运用
在防爆型场所有一些机器设备需要用到大功率变频器或使用热值比较大的电气元器件,因为防爆柜难以解决热值严重的问题,这时候可以采取涡管致冷,既可以处理电气元器件发烫严重的问题,又可处理防爆型问题。

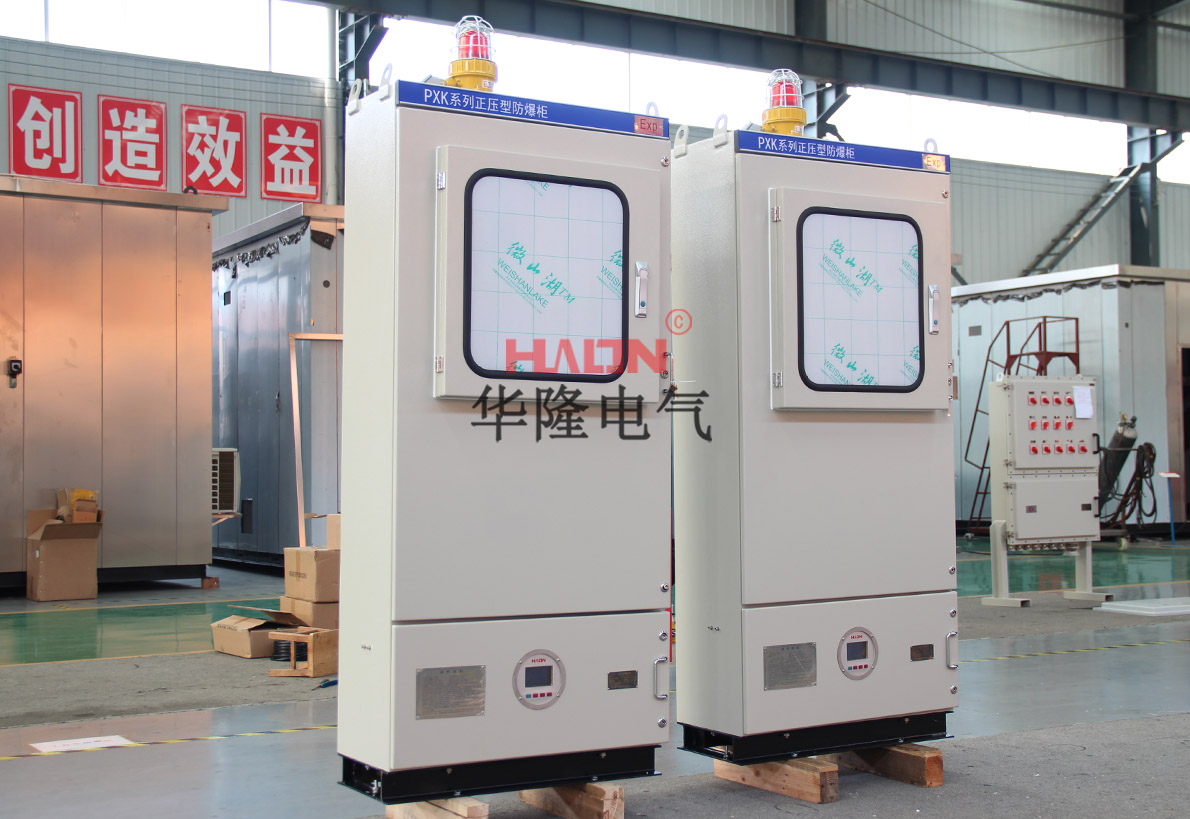

如图所示,正压力柜由正压腔与控制腔两个部分组成,上半部为正压力腔,正压力腔为密封设计,用以组装非防爆型的各种仪表盘及电气元器件;操纵腔内包含防爆控制箱、压力控制系统,涡管安装于操纵腔内,见上如图所示。
因为正压力腔内的变频调速器工作的时候传出很多热量,可能会导致正压力腔内温度太高,一般电气元器件工作温度在0℃~40℃中间,因而涡管致冷关键要给正压力腔内运输冷气机,做到制冷减温的功效,最后给正压力腔内的电气元器件给予满意的工作自然环境。
上如图所示为涡管冷气机出入口端,假如正压力柜非常大,往往会在该出入口端联接一段塑料软管,把冷气流拉到变频器的风管通道。
上新华社记者正压力腔内的温控仪表,主要运用于检验正压力腔内环境温度与控制涡管致冷的起停。温度控制标底红色数字是正压力柜里的显示温度,绿色数字为设定值(默认36℃),上新华社记者调节时正压力腔内环境温度从37℃降到27℃。通常情况下正压力腔内的温度的上限是40℃,当检测的环境温度大于等于40℃时,涡管马上致冷工作中;当检测的温度过低36℃时,涡管马上停止运行。
防爆正压柜根据防爆控制箱里的智能监控系统、压力控制系统将清洁安全压缩气体引进正压力柜,使正压力腔内产生微正压,阻拦外部危险气体、粉尘的进到,做到防爆型的效果。防爆正压柜具备智能化集中控制系统、主要参数表明和设定、全自动通气、延迟全自动供电系统、过压补气血、故障预警及全自动关闭电源等服务。
3 结果
涡管致冷可以满足防爆型场合减温规定。现阶段南阳市一通防爆电气设备有限责任公司的一批组合式空调袋的防爆正压柜恰好是运用以上基本原理来处理,可以为变频调速器等电气元器件制冷减温,目前大部分防爆正压柜都校准进行,均在使用。以上相片来源于该当场。
