爆炸性环境用非电器设备 第2一些：过流保护机壳型“fr”

1 范畴

本一部分明确了爆炸性环境用非电器设备过流保护机壳型“fr”结构和实验规定，而且仅仅在非常少前提下，机壳外部自然环境将会成为爆炸性环境且存有时间不长。本部分为GB25286.1规定补充，GB25286.1的相关规定对过流保护机壳型机器设备所有可用。合乎本一部分规定的机器可以满足II类Gc级、III类Dc级机器的规定。本一部分要求的防引燃形式不适合和非Gc、Dc级机器设备维护种类一起使用。

2 规范性引用文档

下述文档里的条文根据本部分引入而成为本一部分相关条款。但凡标明日期引用文件，其接着每一个改动单（不包含勘误内容）或改版均不太适合本一部分，但是，激励按照本一部分达成共识的多方面科学研究是否可以使用这个文件信息最新版。因此不标明日期引用文件，其新版本适用本一部分。

GB25286.1-2010 爆炸性环境用非电器设备 第1一部分：基本原理及要求

3 术语和定义

GB25286.1-2010里的术语和定义以下的术语和定义适用本一部分。

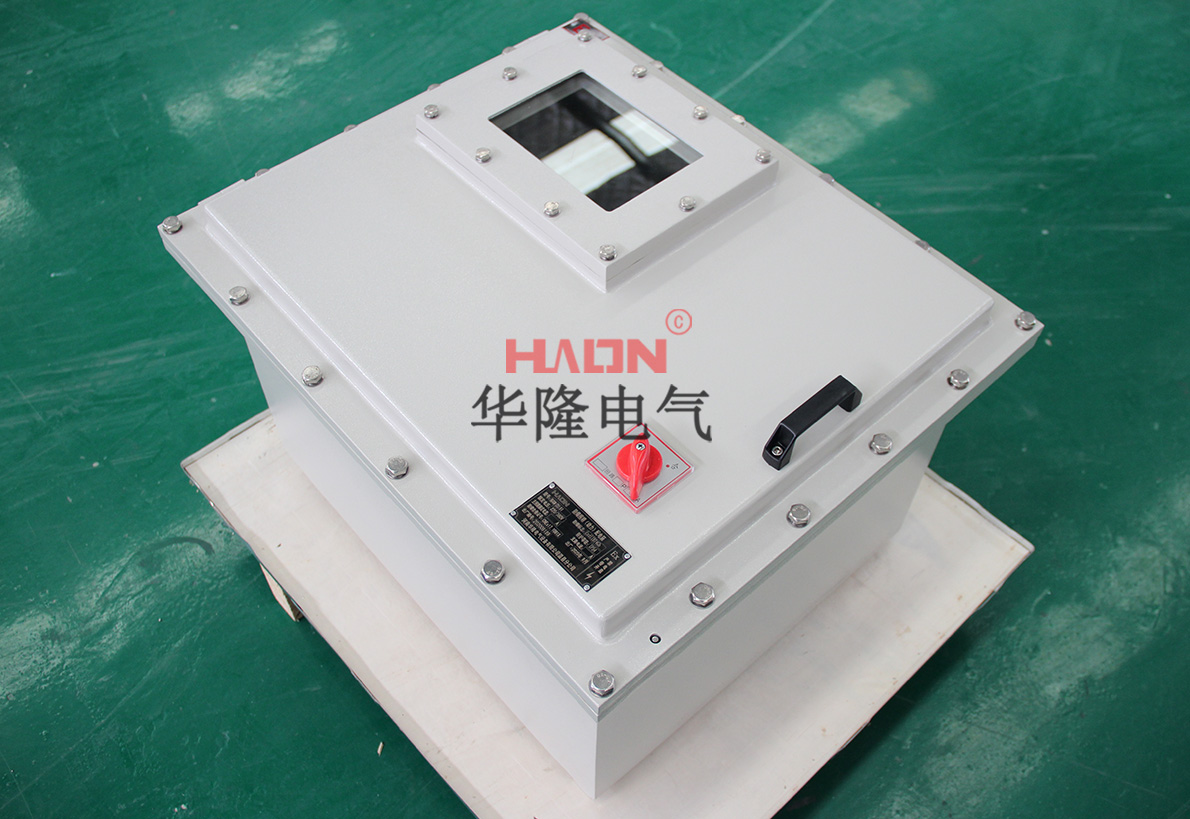

3.1 过流保护机壳型 “fr”

protection by flow restricting enclosure 一种防引燃形式，依靠机壳来减少爆炸性环境进到机壳内部结构的概率，使机壳里的浓度值小于爆炸极限。

4 简述

4.1 通用性规定

GB25286.1要求和本部分要求一起使用。用以维护II类Gc级、III类Dc级机器的过流保护机壳，可带有正常运转时发生的燃烧源，基础是机壳本身不是引燃源。假如引燃源为用火，不可以选用此类维护种类。

4.2 适用范围明确

GB25286.1要求，设备生产厂家应做引燃风险鉴定，鉴定应明确过流保护机壳维护可以达到II类Gc级、III类Dc级机器设备所需要的保护级别。

注：设备生产厂家是指由过流保护机壳用以维护正常运转时可能会产生引燃源的机器的生产商，而非空机壳的厂家。

5 专用型要求或限制

5.1 引燃源的特性过流保护机壳维护适合于以下情形：

(a) 在正常运转时包括机械设备火苗或其它引燃源的机壳，受到限制耗散功率使机壳内部空间的平均温度不能超过外界工作温度 10K。可是，假如机器设备关闭电源时，机壳内部空间气温下降限速为不得超过10K/h，则机壳内部空间环境温度可超出外界工作温度较多 20K；应注意自然条件转变产生的影响，如果阳光直射在机壳外边使机壳加温或暴雨使机壳快速制冷，这种危害可容许气温变化超过所规定的10K。

(b) 当机壳有“防起霜”或“防冷疑”电加热器时，假如加热电源不同于机壳电源，(a)所规定的10K 和 20K 温度亦适用加温状况下内部结构非操作温度。必须保证不允许终止加热和断掉工作电源。假如“防起霜”或“防冷疑”加温使内部结构温度上升，并高过环境因素 10K(或 20K 但气温下降速率不得超过 10K/h)，设备说明书应要求，机器设备作业者应保证关机后、再次加温以前机器设备未处在危险环境中。

注：因为机器设备内部结构持续高温，机器设备停电后危险因素混合物质进到机壳内部风险扩大，因此不可以应用过流保护机壳维护来避免火苗引燃和其他永久性引燃源点燃。过流保护机壳维护不能和GB25286.1中列举的所有其他防引燃维护形式复合型应用。过流保护机壳不太适合短期内工时制度的机器。由于机壳附近有可燃气体或蒸汽时机器设备关闭电源的概率扩大。

5.2 实验规定

过流保护机壳必须符合第6章规定。满足条件的所需要的垫片或独特构件应当与机壳一起给予，而且在开展6.2所规定的实验以前先要依照6.1的相关规定开展预备处理。

5.3 安装完毕无需要开展安全检查外壳

安装使用或检修之后无需要开展安全检查的过流保护机壳，包含管道通道和传动轴等，应做型式检验。该类机壳必须符合6.2.2的需求。机壳的使用说明一般包括通道恰当封闭的具体内容。

5.4 组装后需开展安全检查外壳

应列举开展安全检查的相关规定及要求，以保证在使用或检修后仍然达到过流保护机壳规定。机壳必须符合6.2.1的相关规定。机壳的使用说明应当包括组装和维护之后对机壳进行必要的查验的相关介绍。

5.5 弹力垫片

弹力垫片液压密封件安装应进而在正常工作条件下不受机械和/或化学毁坏，并且在机器设备期望寿命内保证其密封性。或是生产商应推荐一个拆换周期时间。应注意自然条件产生的影响。

5.6 打胶填充料和浇封物质

打胶填充料和浇封物质的持续操作温度，最少应比其在有害的额定值工作性质下使用中的气温高10K。

5.7 内风机相同或构件

假如装上内风机相同或构件，其运作不可在机壳内造成压差，使机壳对环境密封等级降低。

注：假如在潜在性释放源环境下，一个内部结构设备导致机器设备里外压差扩大，会加重外界爆炸性混合物注入机壳内部结构。

5.8 工作中限定

生产商的使用说明应要求，机壳壁承担静压差会导致变形或持续流动性时，不可应用该类维护形式。

6 定期检查实验

6.1 用以维持过流保护效应垫片预备处理假如机器设备包含热固性塑料或弹力材料制成垫片或液压密封件，垫片或液压密封件需在比其最不好额定值工作性质下最少高10K的条件下，或(80±2) ℃(二者取较高温环境)中的高低温箱内摆放7d开展预备处理。己经认证过特性最少同时符合所规定的液压密封件和垫片无需要开展预备处理。

6.2 实验

6.2.1 带查验过流保护特性对策的机器

在控温状况下，小于大气压力300Pa的结构工作压力转变至小于大气压力150Pa所需要的时间不宜小于80s。

6.2.2 没有查验过流保护特性对策的机器

在控温状况下，小于大气压力3kPa的结构工作压力转变至小于大气压力1.5kPa所需要的时间不宜小于180s。

注：针对6.2.1和6.2.2的实验，假如机箱设计使呼吸速度与压力方向不相干，那样实验还可用机壳内正压力开展。

6.2.3 因为工作压力进而机壳标准容量发生变化机器设备

机壳应进入气体并维持过电压400Pa。应测量保持该过电压值所需要的排风总流量（L/h）。此值除于机壳净容量（企业升，L）得到的结果不得超过0.125h-1。

6.2.4 例行试验

针对安装完毕没有查验过流保护特性对策外壳，应做6.2.2的实验做为例行试验。此项实验可简化为，只查验工作压力3kPa下降到2.7kPa的时间也超过27s。

7 使用说明书

全部适用本一部分外壳都应该给予合乎GB25286.1所规定的说明和特别要求。使用手册一般包括：—— 提议客户以一种可以确保机壳内壁不会造成和导致根据机壳变形的静压差的安装方法；—— 关于太阳立即照射到机壳外边或者由于大暴雨、洒水等所造成的陡然制冷影响警示；—— 根据 5.4，组装和维护后恰当查验机壳的信息；—— 根据 5.3，通道恰当封闭的信息内容。

8 标示

除开GB25286.1的象征规定外，详细机器设备合乎此标准化的特殊标志一般包括：—— 标记“fr”（表明防爆维护形式）；—— 警示标志，提议客户以一种可以确保机壳内壁不会造成导致根据机壳流动静压差的安装方法。—— 与其防爆维护有关的象征实例：Ex fr II T6 Gc。

注：为了能详细，在这里例子中采用了温度组别T6。温度组别将按照GB25286.1明确。
